Портал проектировщика Разборчивость речи в СОУЭ по СП 3.13130.2026: что проверять на этапе проектирования
При проектировании речевой СОУЭ важно обеспечить не только уровень звукового давления речевых оповещателей, но и разборчивость: человек должен разобрать текст, понять направление эвакуации и выполнить инструкцию без дополнительных уточнений. После принятия СП 3.13130.2026 для многих проектировщиков рынка безопасности встал вопрос: как обосновать разборчивость, не имея возможности измерить вживую на объекте, и не уходить при этом в дебри профессиональных акустических расчетов?
Прочтение этой статьи займет у вас 6 минут
Разборчивость речи – это способность слушателя правильно воспринимать передаваемое речевое сообщение: не просто слышать звук, а понимать слова и смысл инструкции.
В российских нормах эта тема раскрывается через нормативы, описывающие методы оценки качества и разборчивости речи, включая ГОСТ Р 50840-95 и связанные стандарты по параметрам качества речи. В европейской и международной практике для объективной оценки разборчивости широко применяются показатели STI и STIPA, описанные в стандарте IEC 60268-16 и используемые при проверке систем речевого оповещения.
Для проектировщика систем безопасности в России этот термин стал актуален после ввода в действие новой редакции СП 3.13130.2026, который впервые предъявил требования разборчивости к СОУЭ в российской практике проектирования. При этом СП 3.13130.2026 предусматривает несколько практических подходов к оценке и прогнозированию разборчивости речи. Они отличаются по глубине расчета, исходным условиям и уровню обоснования, который требуется для конкретного объекта.
В этом случае разборчивость речи может приниматься удовлетворительной при одновременном выполнении нескольких условий:
Для проектировщика это быстрый и понятный критерий. Он хорошо подходит для типовых помещений с умеренным фоновым шумом, простой геометрией и стандартной расстановкой оповещателей.
Но у этого подхода есть ограничение: он существенно увеличивает количество оповещателей в проекте, т.к. чаще всего покрытие наиболее применяемых моделей оповещателей превышает 6 метров.
Согласно п. В.7.4, предварительные проектные решения могут основываться на следующих ограничениях:
Этот подход уже ближе к инженерной оценке разборчивости. Он проверяет не только общий уровень в дБА, а запас речевого сигнала над шумом в ключевых октавных полосах.
Почему это важно? Речь воспринимается не как один общий уровень звука. Разборчивость зависит от того, как передаются разные частотные составляющие речи, особенно среднечастотный диапазон. Если на 1 кГц запас достаточный, но на 500 или 2000 Гц сигнал близок к уровню фонового шума, фактическая разборчивость может оказаться хуже ожидаемой.
Проверка трех полос – 500, 1000 и 2000 Гц – дает проектировщику более предметную картину: где оповещатель действительно обеспечивает запас над шумом, а где зона выглядит “покрытой” только формально.
К таким случаям относятся:
В таких случаях применяют специализированное акустическое программное обеспечение и расчет показателей STI / STIPA. Эти методы учитывают не только уровень сигнала над шумом, но и влияние помещения, отражений, реверберации, частотной характеристики тракта и других факторов.
Но для точного расчета нужно большое количество данных, например: мебель, материалы и т.д. Что редко получает проектировщик при проектировании СОУЭ, и помимо этого, время, затрачиваемое на проект, может увеличиться в разы.
Более перспективным выглядит обоснование согласно Приложению B, пункт B7.4.
Формально требование выглядит понятно: нужно подтвердить превышение уровня речевого сигнала над фоновым шумом в октавных полосах 500, 1000 и 2000 Гц. Но в реальном проектировании это быстро превращается в трудоемкую задачу: нужно учитывать характеристики конкретных оповещателей, мощность включения, направление излучения, расположение на плане, расчетные точки и фоновый шум.
Вручную такие проверки часто выполняются в Excel или на уровне экспертной оценки. Это неудобно, не всегда корректно (т.к. часто в формулах не учитывают вклад всех оповещателей в помещении, а только одного ближайшего), и плохо масштабируется, особенно когда в проекте десятки помещений и сотни речевых оповещателей.
Именно для этой задачи мы готовим новый инструмент в R-CAD.
Его цель – помочь проектировщику быстро получить проектное обоснование по подходу приложения В, п. В.7.4 СП 3.13130.2026: проверить расстановку речевых оповещателей, увидеть потенциально слабые места и подтвердить запас речевого сигнала над фоновым шумом в расчетных октавных полосах.
Автоматизация такой проверки в R-CAD может закрыть несколько типовых задач:
Новый инструмент R-CAD будет ориентирован на практическую задачу проектировщика: быстро и наглядно проверить проектное решение по приложению В, п. В.7.4 СП 3.13130.2026 и получить расчетное подтверждение выбранной расстановки речевых оповещателей.
К списку статей
В российских нормах эта тема раскрывается через нормативы, описывающие методы оценки качества и разборчивости речи, включая ГОСТ Р 50840-95 и связанные стандарты по параметрам качества речи. В европейской и международной практике для объективной оценки разборчивости широко применяются показатели STI и STIPA, описанные в стандарте IEC 60268-16 и используемые при проверке систем речевого оповещения.
Для проектировщика систем безопасности в России этот термин стал актуален после ввода в действие новой редакции СП 3.13130.2026, который впервые предъявил требования разборчивости к СОУЭ в российской практике проектирования. При этом СП 3.13130.2026 предусматривает несколько практических подходов к оценке и прогнозированию разборчивости речи. Они отличаются по глубине расчета, исходным условиям и уровню обоснования, который требуется для конкретного объекта.
РУБЕЖ готовит новый инструмент в рамках СП 3.13130.2026
Хотите быть в числе первых пользователей?
1. Упрощенный нормативный подход

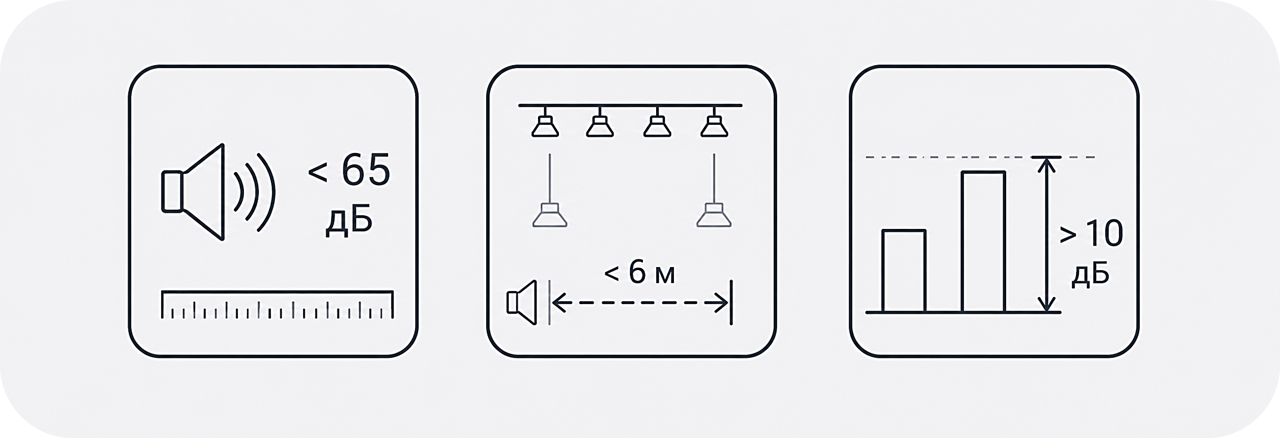

Самый простой сценарий предусмотрен п. 6.11.3 СП 3.13130.2026. Его можно применять, если эквивалентный уровень постоянного фонового шума в помещении не превышает 65 дБА.В этом случае разборчивость речи может приниматься удовлетворительной при одновременном выполнении нескольких условий:
- уровень речевого сообщения на высоте 1,5 м от пола превышает уровень постоянного шума не менее чем на 10 дБА;
- расстояние между однонаправленными речевыми оповещателями не превышает 6 м;
- расстояние между двунаправленными речевыми оповещателями не превышает 12 м.
Для проектировщика это быстрый и понятный критерий. Он хорошо подходит для типовых помещений с умеренным фоновым шумом, простой геометрией и стандартной расстановкой оповещателей.
Но у этого подхода есть ограничение: он существенно увеличивает количество оповещателей в проекте, т.к. чаще всего покрытие наиболее применяемых моделей оповещателей превышает 6 метров.
2. Предварительное проектное обоснование по приложению В

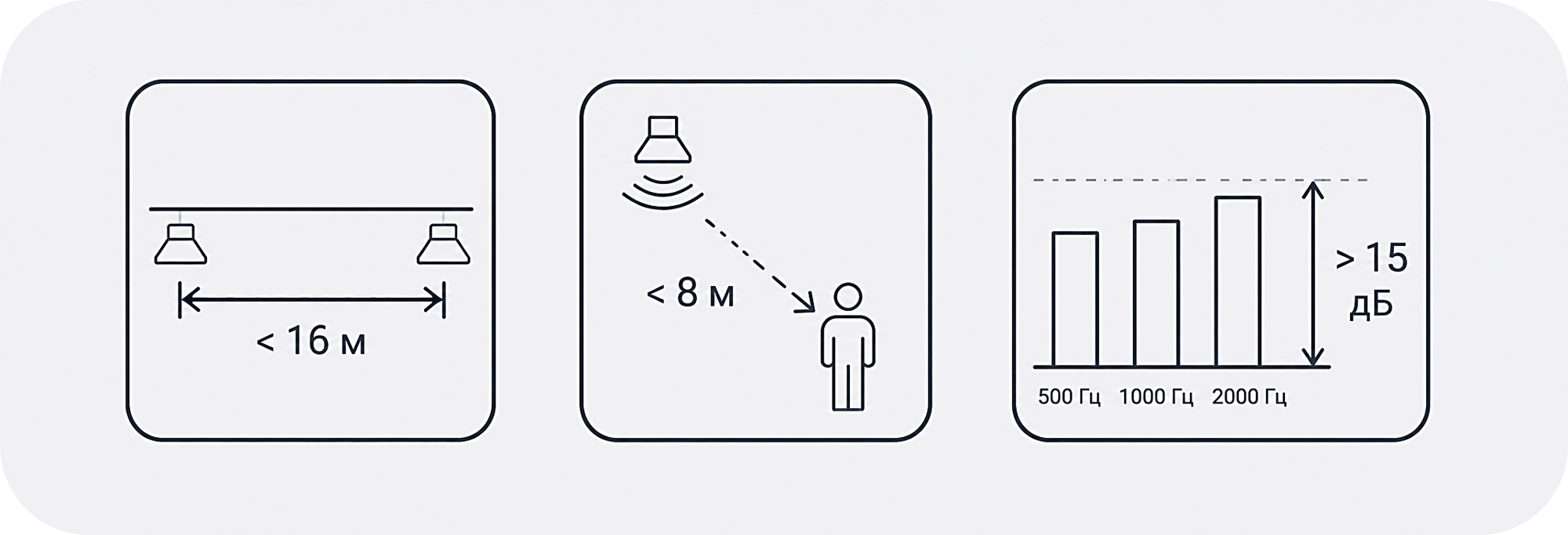

Если условия п. 6.11.3 не подходят, например из-за повышенного фонового шума, нестандартной расстановки или необходимости оптимизировать количество оповещателей, можно использовать подход приложения В.Согласно п. В.7.4, предварительные проектные решения могут основываться на следующих ограничениях:
- расстояние между речевыми оповещателями не превышает 16 м;
- расстояние от речевого оповещателя до оповещаемого не превышает 8 м;
- максимальный уровень звукового давления, создаваемый оповещателем, превышает уровень постоянного шума в октавных полосах 500, 1000 и 2000 Гц не менее чем на 15 дБ.
Этот подход уже ближе к инженерной оценке разборчивости. Он проверяет не только общий уровень в дБА, а запас речевого сигнала над шумом в ключевых октавных полосах.
Почему это важно? Речь воспринимается не как один общий уровень звука. Разборчивость зависит от того, как передаются разные частотные составляющие речи, особенно среднечастотный диапазон. Если на 1 кГц запас достаточный, но на 500 или 2000 Гц сигнал близок к уровню фонового шума, фактическая разборчивость может оказаться хуже ожидаемой.
Проверка трех полос – 500, 1000 и 2000 Гц – дает проектировщику более предметную картину: где оповещатель действительно обеспечивает запас над шумом, а где зона выглядит “покрытой” только формально.

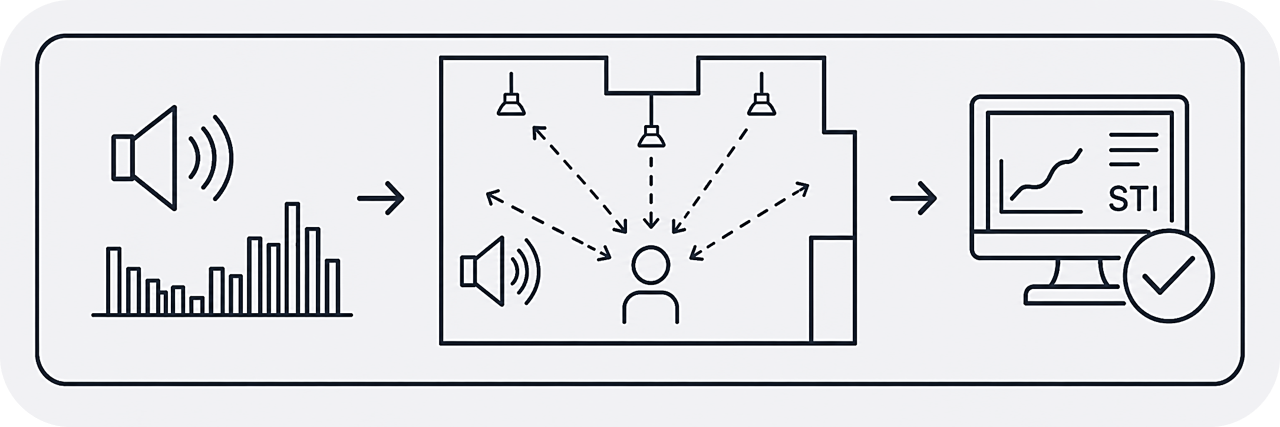

3. Расчет STI / STIPA в специализированном акустическом ПО
Однако, для сложных объектов одной проверки уровней может быть недостаточно.К таким случаям относятся:
- помещения с выраженной реверберацией;
- атриумы, залы, вестибюли, станции, производственные помещения;
- объекты с высоким или неравномерным фоновым шумом;
- помещения со сложной геометрией и большим количеством отражающих поверхностей;
- проекты, где требуется отдельное акустическое обоснование разборчивости.
В таких случаях применяют специализированное акустическое программное обеспечение и расчет показателей STI / STIPA. Эти методы учитывают не только уровень сигнала над шумом, но и влияние помещения, отражений, реверберации, частотной характеристики тракта и других факторов.
Но для точного расчета нужно большое количество данных, например: мебель, материалы и т.д. Что редко получает проектировщик при проектировании СОУЭ, и помимо этого, время, затрачиваемое на проект, может увеличиться в разы.
Что появится в R-CAD
На практике именно задача проектного обоснования, а не практического замера STI/STIPA, сейчас вызывает у проектировщиков больше всего вопросов. П. 6.11.3. понятен и прост, однако влечет за собой существенное увеличение громкоговорителей в проекте.Более перспективным выглядит обоснование согласно Приложению B, пункт B7.4.
Формально требование выглядит понятно: нужно подтвердить превышение уровня речевого сигнала над фоновым шумом в октавных полосах 500, 1000 и 2000 Гц. Но в реальном проектировании это быстро превращается в трудоемкую задачу: нужно учитывать характеристики конкретных оповещателей, мощность включения, направление излучения, расположение на плане, расчетные точки и фоновый шум.
Вручную такие проверки часто выполняются в Excel или на уровне экспертной оценки. Это неудобно, не всегда корректно (т.к. часто в формулах не учитывают вклад всех оповещателей в помещении, а только одного ближайшего), и плохо масштабируется, особенно когда в проекте десятки помещений и сотни речевых оповещателей.
Именно для этой задачи мы готовим новый инструмент в R-CAD.
Его цель – помочь проектировщику быстро получить проектное обоснование по подходу приложения В, п. В.7.4 СП 3.13130.2026: проверить расстановку речевых оповещателей, увидеть потенциально слабые места и подтвердить запас речевого сигнала над фоновым шумом в расчетных октавных полосах.
Автоматизация такой проверки в R-CAD может закрыть несколько типовых задач:
- быстрее подобрать количество и расположение речевых оповещателей;
- увидеть зоны, где может не выполняться запас 15 дБ в одной из октавных полос;
- сравнить разные мощности включения оповещателей;
- обосновать выбранную расстановку расчетными данными;
- снизить количество ручных проверок в Excel;
- заранее выявить места, где может потребоваться дополнительное акустическое обоснование.
Вывод
Разборчивость речи в СОУЭ нельзя сводить только к общей слышимости. В одних случаях достаточно упрощенного критерия по уровню в дБА и расстояниям между оповещателями. В других – требуется проверка запаса сигнала над шумом в октавных полосах 500, 1000 и 2000 Гц. Для сложных помещений остается актуальным расчет STI / STIPA в специализированном акустическом ПО.Новый инструмент R-CAD будет ориентирован на практическую задачу проектировщика: быстро и наглядно проверить проектное решение по приложению В, п. В.7.4 СП 3.13130.2026 и получить расчетное подтверждение выбранной расстановки речевых оповещателей.
