Газовое пожаротушение RUBEZH R3

Система управления газовым пожаротушением

Система управления газовым пожаротушением RUBEZH R3 организуется с использованием следующих адресных устройств:

  • Адресный приемно-контрольный прибор R3‑Рубеж-2ОП (R3-Link) или Рубеж-2ОП прот. R3 (RS‑485) – управляющий элемент всей системы. Получает от системы пожарной сигнализации сигналы «Пожар» и по заранее заданной логике формирует управляющие воздействия на исполнительные устройства.
  • Блок индикации R3-Рубеж-БИУ (R3-Link) или Рубеж-БИУ (RS-485) – с помощью светодиодных индикаторов отображает в реальном времени состояние пожарных зон.
  • Пульт дистанционного управления системой пожаротушения R3-Рубеж-ПДУ-ПТ (R3-Link) или Рубеж-ПДУ-ПТ (RS-485) – удаленное ручное включение и выключение устройств системы порошкового/газового пожаротушения (МПТ-1-R3), подключенными в АЛС приемно-контрольного прибора.
  • Адресные релейные модули РМ-1К-R3РМ‑4К-R3 – выходы реле с контролем целостности цепи, подающие напряжение питания на устройства светозвукового оповещения и модульные устройства пожаротушения.
  • Адресные модули управления пожаротушением МПТ-1-R3 – местное и автоматическое (по команде с ППКОПУ) управление включением и выключением устройств светозвукового оповещения и выдача сигнала запуска на оборудование пожаротушения.
  • Элемент дистанционного управления ЭДУ-ПТ – предназначен для организации местного запуска и остановки системы пожаротушения.

Применяется два вида организации газового тушения – модульное и централизованное тушение. При модульном тушении, как правило, сама установка газового тушения (баллон) располагается непосредственно в защищаемой зоне и производит тушение только в этой зоны. Если необходимо организовать тушение в нескольких помещениях, то делается централизованное тушение. Установка с газовыми баллонами располагается в специально отведенном помещении. Количество баллонов рассчитывается в зависимости от площади и количества защищаемых помещений.

От установки газовых баллонов в каждое помещение проводятся трубопроводы, по которым подается огнетушащий газ при запуске тушения. Адресная система на основе ППКОПУ RUBEZH R3 обеспечивает управление запорными клапанами этого трубопровода и открывает клапаны только того помещения, где произошло возгорание. Остальные клапаны остаются закрытыми и не допускают подачу газа в другие зоны.

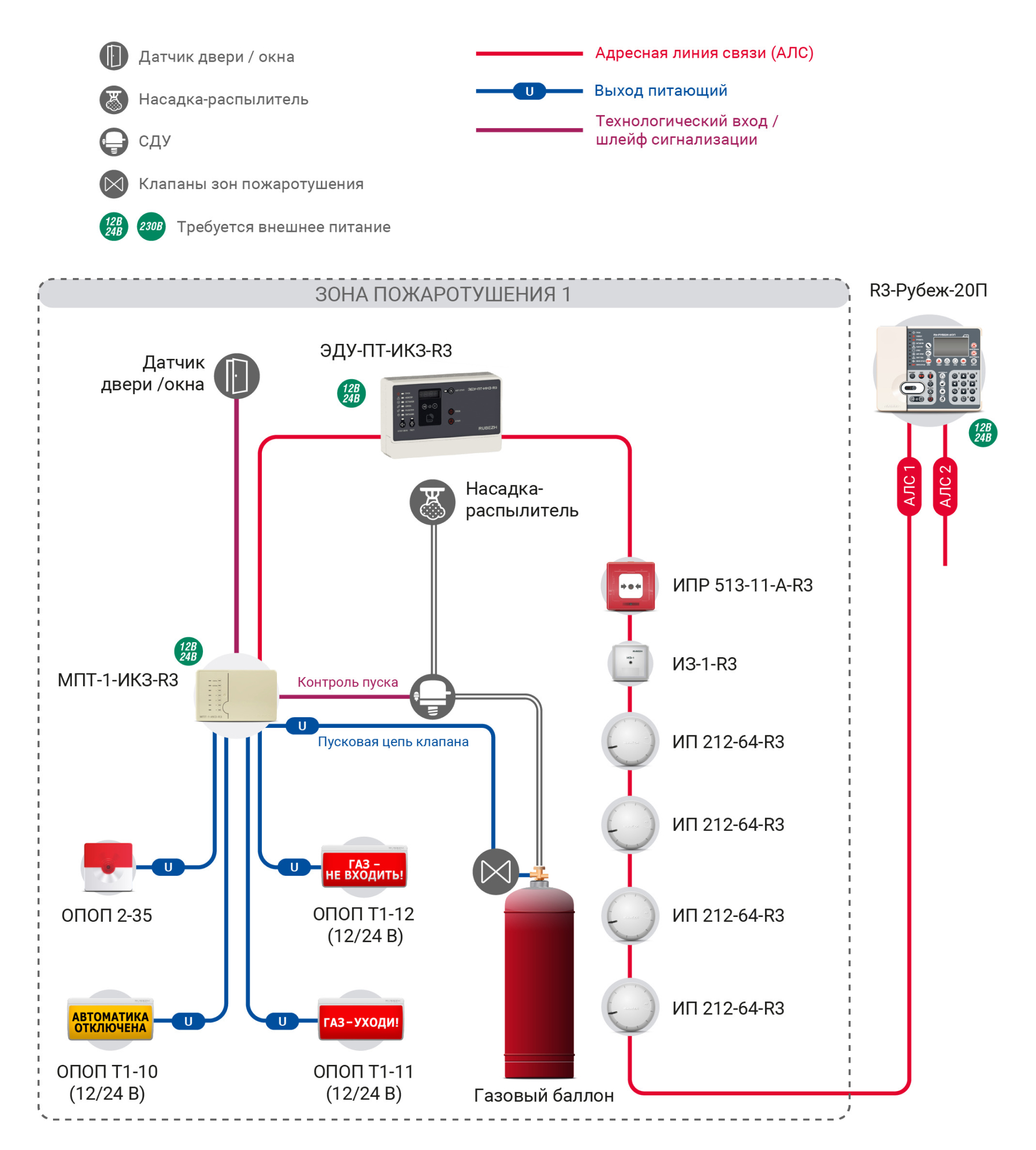

Организация системы и логика работы приборов и устройств системы при управлении газовым пожаротушением с модульными установками являются аналогичными управлению порошковым тушением. Схема построения представлена на рисунке ниже.


Модуль«МПТ-1-R3 получает сигнал на запуск от приемно-контрольного прибора, который выдает этот сигнал при сработке автоматических адресных извещателей в зоне тушения только по алгоритму «С» , либо по нажатию кнопки УДП «Пуск пожаротушения». После получения команды от ППКОПУ модуль МПТ-1-R3 запускает табло и сирену и начинает отсчет задержки на запуск газа. Одновременно с этим контролируется открытие двери, при открытии которой МПТ-1-R3 останавливает отсчет задержки на пуск тушения и стартует заново при закрытии двери в помещение. Имеется ручной запуск и остановка тушения с помощью элемента дистанционного управления ЭДУ-ПТ.

Отличие управления газовым тушением от порошкового в данном случае только в том, что модуль МПТ‑1-R3 дает управляющий сигнал на запорно-пусковое устройство газового баллона, а не на модуль порошкового тушения. Также МПТ-1-R3 контролирует выход огнетушащего вещества с помощью СДУ и исправность газового баллона.

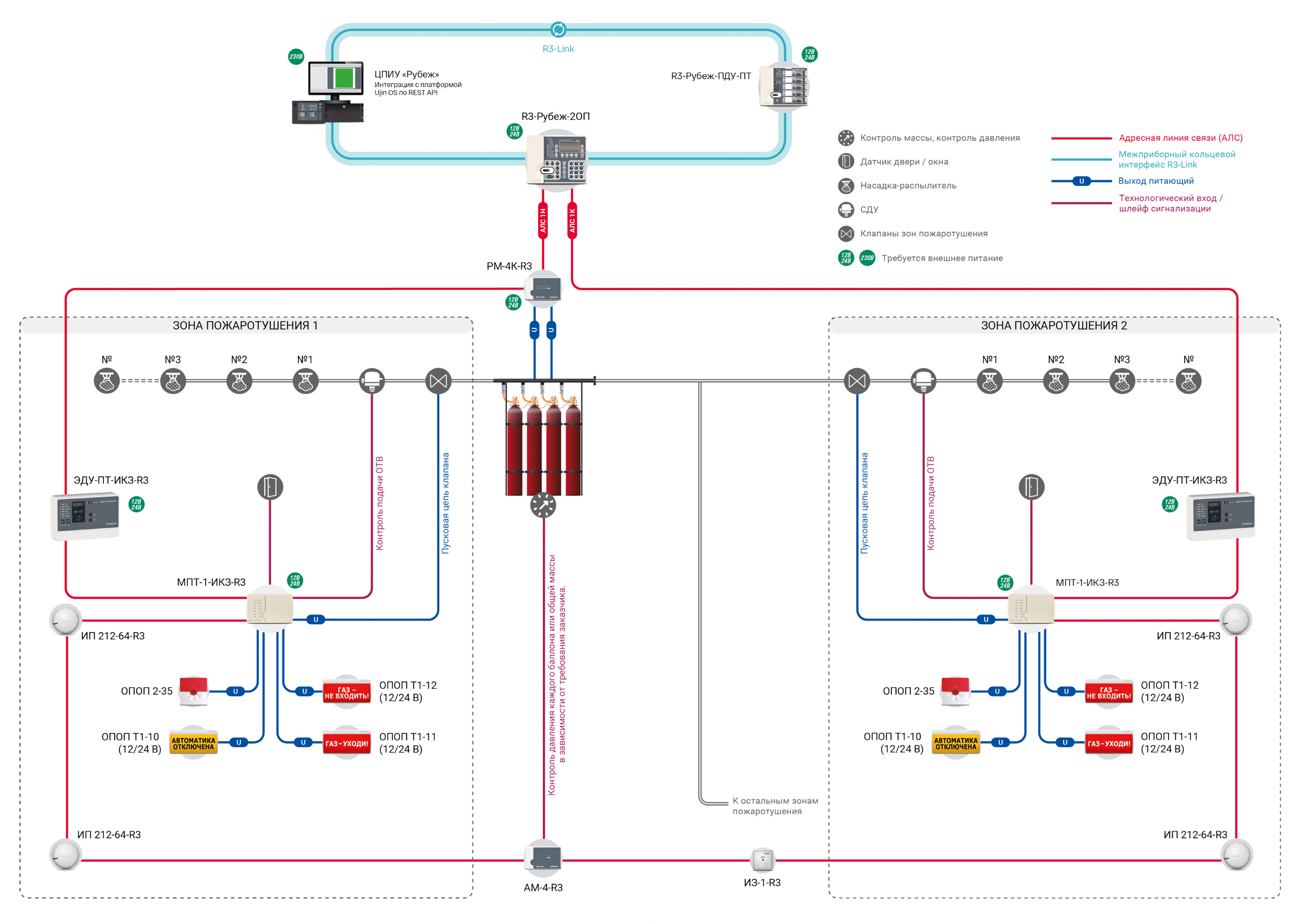

Организация управления системой централизованного газового пожаротушения несколько отличается от модульного. Схема построения централизованной системы приведена на рисунке ниже.

Газовые баллоны устанавливаются в специальном отдельном помещении. От этих баллонов проведен трубопровод во все помещения, оснащаемые газовым тушением. В помещении на выходе трубопровода установлены насадки-распылители, которые обеспечивают распыление поступающего газа по объему в помещении. На трубопроводе при вводе в каждое помещение устанавливается запорный нормально закрытый клапан.

В каждой зоне с тушением устанавливается модуль МПТ-1-R3, который управляет световыми табло «Уходи», «Не входить», «Автоматика отключена», сиреной и запорным клапаном. Клапаном каждого газового баллона управляет адресный релейный модуль РМ-1К-R3 или РМ‑4К-R3. Логика работы системы следующая: при сработке адресных пожарных извещателей по алгоритму «С» в зоне с пожаротушением приемно-контрольный прибор дает команду «пуск» на установленный именно в этой зоне модуль МПТ-1-R3. Он, в свою очередь, включает световые табло, звуковую сирену и начинает отсчет задержки до запуска пожаротушения, в процессе которого контролируется открытие двери в помещение. Если дверь будет открыта (люди покидают помещение) модуль МПТ-1-R3 отключает автоматический режим запуска, активирует табло «Автоматика отключена» и приостанавливает процесс запуска.

После закрытия двери автоматика включается, отсчет задержки возобновляется и по ее завершению выдается сигнал на открытие запорного клапана в это помещение. Приемно-контрольный прибор, получив сигнал от МПТ-1-R3 об открытии клапана, дает команду на модули РМ‑1К-R3 или РМ-4К-R3, которые открывают клапаны газовых баллонов. Происходит выпуск огнетушащего вещества (газа), которое поступает по трубопроводу только в ту зону, где произошло возгорание. В остальные зоны газ не попадает, т.к. запорные клапаны в этих помещениях закрыты. Подача огнетушащего вещества в помещение контролируется сигнализатором давления (СДУ), который установлен на трубопроводе после запорного клапана. При достижении давления газа в трубопроводе (на вводе в помещение) заданного значения срабатывает СДУ и дает сигнал на модуль МПТ-1-R3, который сообщает информацию ППКОПУ о тушении в данной зоне.


Количество газовых баллонов, которое требуется для тушения каждой конкретной зоны, зависит от площади помещения этой зоны и рассчитывается при проектировании системы. Запорным клапаном каждого баллона управляет отдельное реле РМ-1К-R3 или РМ-4К-R3. В каждую зону тушения приписывается такое количество реле, сколько баллонов необходимо запустить при пожаре в этой зоне.

Таким образом, при пожаре в одной зоне срабатывает одно количество газовых баллонов, при пожаре в другой зоне – другое количество. Одно и то же реле РМ-1К-R3 или РМ-4К-R3 настраивается на сработку от нескольких МПТ-1-R3 по логике «ИЛИ» и запускает один и тот же баллон для тушения разных зон. На блоке индикации и управления Рубеж-БИУ (как и при организации порошкового тушения) отображается состояние всех зон с пожаротушением в реальном времени, а также режим работы и состояние исполнительных устройств системы – модулей

МПТ-1-R3 и реле РМ-1К-R3» или РМ-4К-R3. Пульт дистанционного управления системой пожаротушения Рубеж-ПДУ-ПТ позволяет дистанционно (с поста охраны) вручную запускать и останавливать пожаротушение в любой зоне, а также включать и отключать автоматический режим работы МПТ-1-R3. Один пульт предназначен для управления пятью направлениями (зонами) пожаротушения. Если необходимо управлять большим количеством зон, то используется несколько пультов Рубеж-ПДУ-ПТ, подключенных в один интерфейс RS-485.
