Система оповещения и управления эвакуацией на базе оборудования СПЗ GLOBAL RUBEZHОсновная задача системы при обнаружении пожара – это предупреждение всех находящихся в опасной зоне людей для их эвакуации и сохранения жизни. Решение этой задачи обеспечивает система оповещения и управления эвакуацией (СОУЭ). Приемно-контрольный прибор, получив сигнал «Пожар» от сигнализации, дает команды на включение оповещения. Система позволяет гибко настраивать в каких зонах при каких событиях будет включаться оповещение.
Система оповещения и управления эвакуацией GLOBAL RUBEZH организуется с использованием следующих адресных устройств:
- Адресный приемно-контрольный прибор GLOBAL – управляющий элемент всей системы. Получает от системы пожарной сигнализации сигналы «Пожар» и «Внимание» и по заранее заданной логике формирует управляющие воздействия на исполнительные устройства.
- Адресные световые оповещатели ОПОП-Т-ИКЗ-R2 могут использоваться в качестве, знаков пожарной безопасности. Изделия сертифицированы как эвакуационные знаки в соответствии с ГОСТ 12.4.026-2015, что обеспечивает их соответствие требованиям СП 3.13130.2026 к световым эвакуационным указателям и табло СОУЭ.
- Адресные звуковые ОПОП 2-R2 и светозвуковые оповещатели ОПОП 124‑R2 предназначены для выдачи звуковых или световых и звуковых сигналов оповещения.
- Адресные модули выходов с контролем МВК-R2 – выходы реле с контролем целостности цепи, выдающие напряжение питания на устройства светозвукового оповещения.
- Модуль ветвления и подпитки МВП-R2 – адресное устройство, позволяющее разветвлять, удлинять и защищать от короткого замыкания адресную линию.
- Моноблок «GLOBAL SPM» - прибор управления оповещением пожарный для речевого способа оповещения.
- Адресные релейные модули РМ-R2 – выходы реле «сухой контакт» для включения и отключения системы оповещения ТМ SONAR RUBEZH.
Модули МВК-R2 выпускается в двух исполнения на 2 и 4 выхода с контролем целостности линии на КЗ и обрыв. Кроме подключения в АЛС модули МВК-R2 требуют подключения внешнего питания (10 – 28 В). Это питание обеспечивает работу схемы модуля и одновременно подается на выход каждого реле. При подключении устройств оповещения (табличек, сирен) к выходам МВК-R2 дополнительных линий питания для них не требуется, они запитываются непосредственно от выходов МВК-R2. Каждый выход МВК-R2 в системе занимает 1 адрес, является самостоятельным устройством, настраивается и управляется отдельно от других реле.
Организация системы речевого оповещения и управления эвакуацией на объекте подразумевает обеспечение трансляции специальных текстов.
Основным решением организации системы речевого оповещения является моноблок «GLOBAL SPM». Данный прибор по своему функционалу заменяет практически все оборудование стоечного исполнения, на примере SRG-3220. Моноблоки «GLOBAL SPM» выпускаются в нескольких исполнениях в зависимости от выходной мощности и количества зон оповещения. Поскольу
В функции моноблока «GLOBAL SPM» входят:
• прием сигналов управления от приборов приемно-контрольных и управления пожарных;
• прием сигналов управления и речевой информации от системы оповещения гражданской обороны (ГО и ЧС);
• передача на речевые оповещатели речевой информации о возникновении пожара, порядке эвакуации и других действиях, направленных на обеспечение безопасности людей при возникновении пожара и других чрезвычайных ситуациях, как в автоматическом режиме (по сигналам управления), так и вручную, посредством органов управления прибора или устройств дистанционного пуска (УДП)/ручных пожарных извещателей (ИПР);
• трансляция информационных сообщений, рекламных объявлений, музыкальных и иных программ при обязательном приоритете передачи информации о пожаре и других чрезвычайных ситуациях.
Для организации полноценной системы речевого оповещения, кроме самого моноблока «GLOBAL SPM», потребуется также подключение резервного блока электропитания для обеспечения требований свода правил по резервированию питания, подключение микрофонной консоли для обеспечения голосовых сообщений оператора с поста охраны, подключения нужного количества акустических модулей. Все остальные требуемые функции обеспечиваются самим моноблоком.

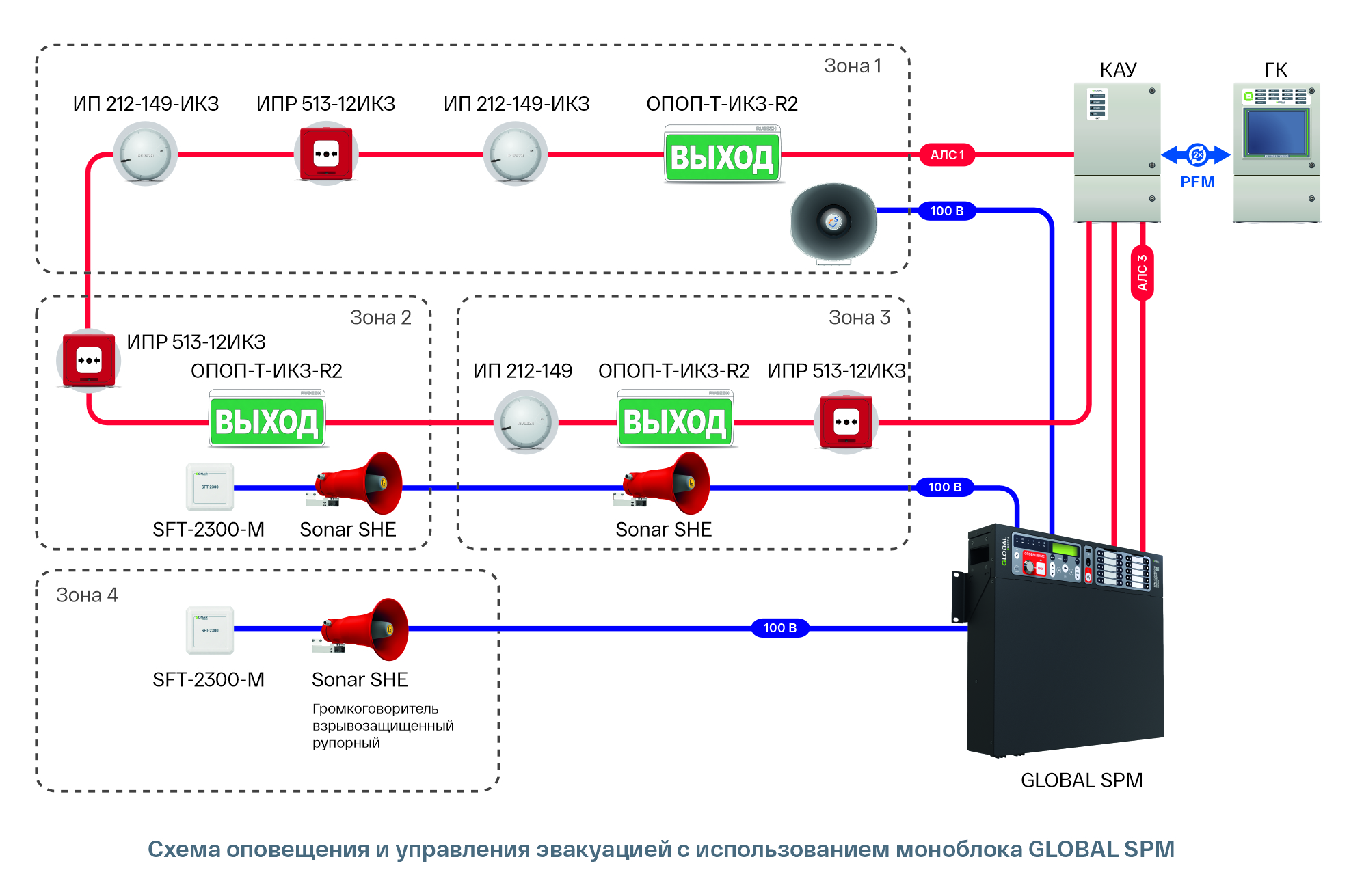

Моноблок «GLOBAL SPM» подключается в адресную линию связи приемно-контрольного прибора СПЗ «GLOBAL».
В выходные линии моноблока устанавливаются акустические модули, которые размещаются в необходимых зонах объекта. При сработке пожарной сигнализации приемно-контрольный прибор «GLOBAL» по АЛС дает команду моноблоку на включение оповещения в необходимых зонах. Моноблок, в свою очередь, передает на прибор «GLOBAL» информацию о своем состоянии и состоянии линий оповещения: «Включен», «Выключен», «Неисправность». Таким образом, реализуется единая система управления с передачей информации по АЛС, а не сигналов типа «сухой контакт» на управление оповещением.
Управление оповещением по АЛС всегда является предпочтительным, ввиду:
• отсутствия в этом случае большого количества реле и отдельных линий связи;
• обеспечения большей информативности о состоянии системы оповещения;
• обеспечения защиты пусковой линии связи (АЛС) от единичной неисправности (обрыв и КЗ) в соответствии с требованиями нового СП 484 п 5.4.

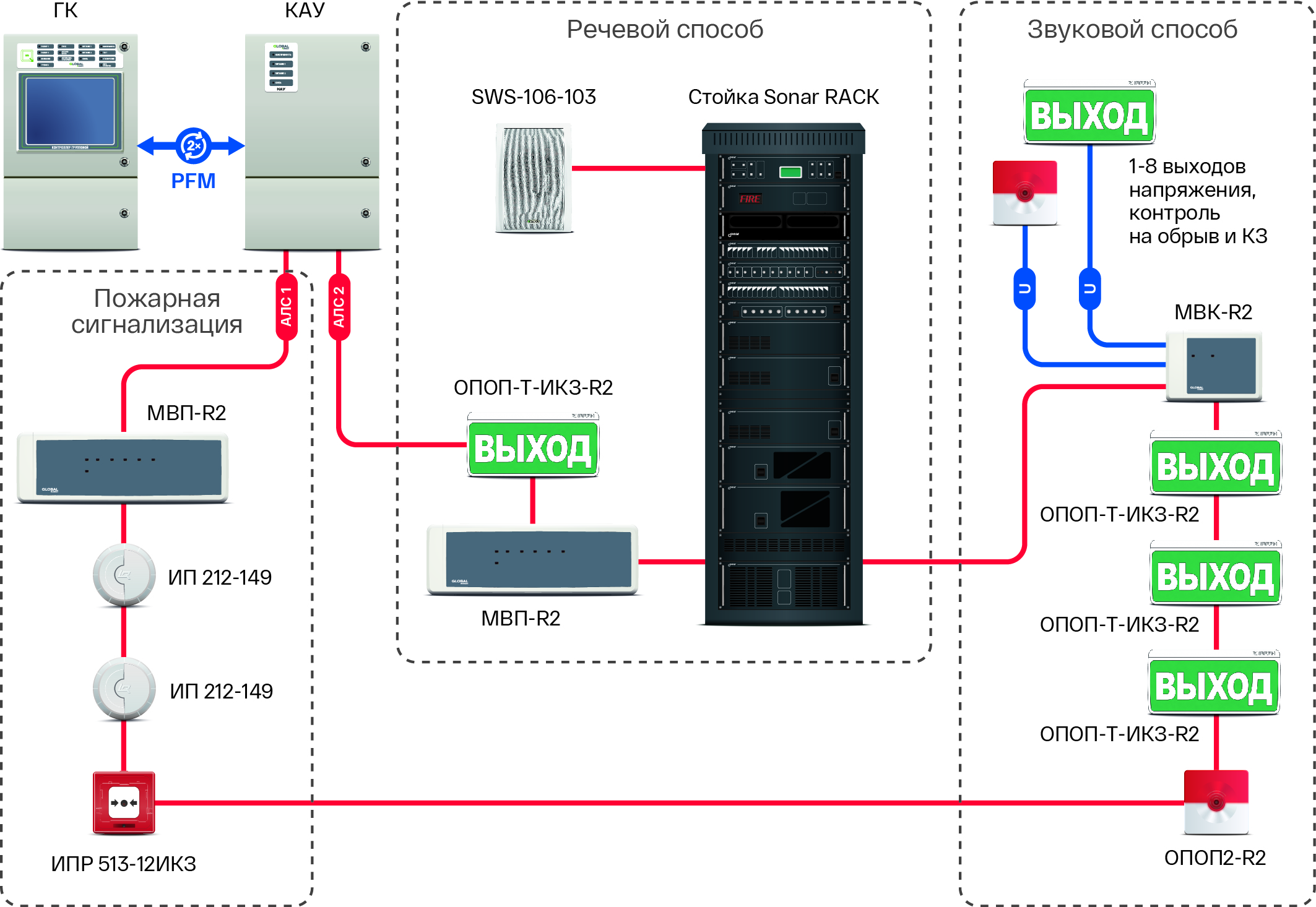

Интеграция стоечного решения Sonar RACK в адресную систему СПЗ GLOBAL RUBEZH осуществляется по адресной линии связи без использования промежуточных релейных интерфейсов. Такой способ подключения обеспечивает передачу команд управления и обмен данными между системой СПЗ GLOBAL и оборудованием SONAR RUBEZH.
При возникновении события «Пожар» в определённой зоне адресная система СПЗ GLOBAL автоматически передаёт соответствующую команду на Sonar RACK, после чего выполняется трансляция заранее заданного речевого сообщения в требуемую зону оповещения. Управление сценариями оповещения и контроль их выполнения осуществляются средствами интегрированной системы.
