Проектирование системы видеонаблюдения на оборудовании RVi RUBEZH для промышленных объектов с взрывоопасными зонамиОбщие нормативные требования
Федеральный закон «Технический регламент о безопасности зданий и сооружений»
Приказ Росстандарта № 687
СП 134.13330.2022 «Системы электросвязи зданий и сооружений»
п. 5.11.5
п. 5.11.6
ГОСТ Р 53245-2008 «Системы кабельные структурированные»
п. 3.1.3.3
СП 6.13130.2025 «Система обеспечения пожарной безопасности объекта защиты. Электроустановки низковольтные»
Приложение Г
Нормативные требования для промышленных предприятий с взрывоопасными зонами
СП 423.1325800.2018 «Электроустановки низковольтные зданий и сооружений. Правила проектирования во взрывоопасных зонах»
СП 12.13130.2009 «Определение категорий помещений, зданий и наружных установок по взрывопожарной и пожарной опасности»
ГОСТ 31610.0-2019 «Взрывоопасные среды»
Процесс проектирования
Сложность проектирования системы видеонаблюдения для промышленного объекта обусловлено множеством факторов: специфика объекта и его задачи, сложность и изменчивость инфраструктуры, высокие требованиями к защите оболочки оборудования.
И кроме этого, нужно соблюсти все требования к электропроводкам. А именно выполнить для кабеленесущих систем требования по взрывобезопасности.
Соответственно для выполнения проекта системы видеонаблюдения требуется выполнить требования не только к виду защиты оборудования, но и к защите электропроводки. Произвести сертификацию оборудования для работы во взрывоопасных средах. Также проект системы видеонаблюдения должен проходит ежегодный инспекционный контроль.
Перед началом проектирования промышленного здания необходимо провести оценку возможности появления взрывоопасных концентраций горючих газов, и т. д. согласно СП 12.13130.2009. Кроме этого, на объекте существует специальная служба, которая отвечает за категорирование опасных зон. Собрав необходимую информацию, можно приступать к подбору оборудования.
1.Подбор видеооборудования

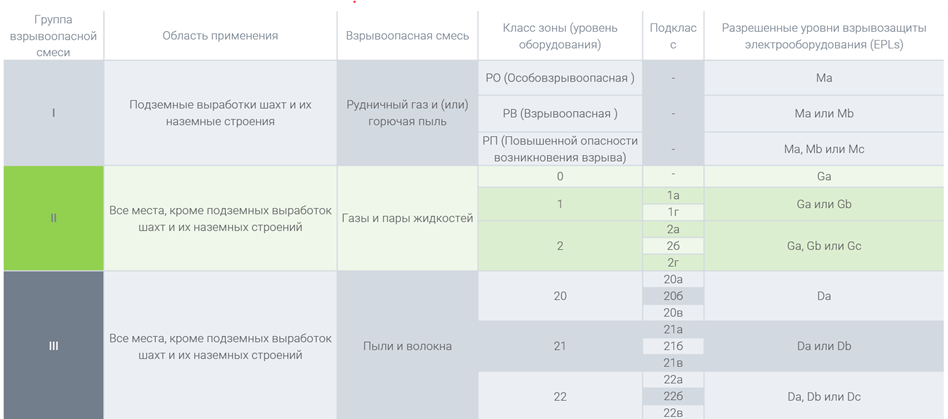

Подбор оборудования необходимо осуществлять при тесном взаимодействии со службой обеспечения объекта. При этом не стоит забывать про выбор вида взрывозащиты для оборудования согласно табл. 5.3 СП 423.1325800 и ГОСТ 31610.0-2019.
2. Размещение оборудования в зависимости от поставленных перед ним задач
Первым шагом необходимо определить задачу, которую будет выполнять система ВН на объекте. Существуют три задачи: Обнаружение, Распознавание и Идентификация.
Обнаружение - позволяет определить с высокой степенью достоверности присутствие того или иного объекта в поле зрения камеры наблюдения.
Распознавание - позволяет с высокой степенью уверенности заявить является ли текущий случай единичным или он уже был замечен ранее (тот же объект или другой)).
Идентификация – детали должны быть достаточно различимы для идентификации личности человека, вне всякого сомнения.
Одним из главным элементом видеокамеры является объектив камеры.
От объектива зависит один из основных параметров – фокусное расстояние.
Например:
2.8 мм – обычно даёт широкий угол обзора.
8 мм – даёт более узкий угол
12 мм – делает еще более узкий угол обзора.
Из этого можно сделать два вывода:
Широкий угол объектива позволяет охватить большую площадь, но удаленный объект становится меньше.
Узкий объектив охватывает меньшую площадь, зато позволяет получить более крупный объект на определённом расстоянии.
Поэтому для наблюдения простой ситуации – широкий угол обзора полезен.
Для идентификации лица или номера автомобиля – узкий угол обзора более актуален.
Оборудование компании «RVi» сертифицировано и может применяться с классами взрывобезопасности, которые соответствуют (в общем виде) для Зоны 1 и Зона 2.
Для выполнения каждой задачи рекомендуется применять следующие камеры:
Обнаружение – видеокамера «RVi-4CFT-AS100-M.02F2.8/B» и «RVi-4CFT-HS100-M.02F2.8/B»
Распознавание - видеокамера «RVi-4CFT-AS100-M.02F2.8/B» и «RVi-4CFT-HS100-M.02F2.8/B»
Данные модели камер оснащены видеомодулем с продвинутой видеоаналитикой. С его помощью устройства классифицируют объекты, детектируют движение и пересечение линий и областей, анализируют направление объектов и обнаруживают подозрительное поведение.
Идентификация - видеокамера «RVi-4CFT-AS326-M.05Z15/B-SFD» и «RVi-4CFT-AS326-M.05Z30/B-SFD»
Эти модели камер доступы с различными типами питания: «B» – AC/DC 24-36 В; «P» – PoE; «C» – AC 220 В; «A» – DC 12 В.
Как правило подключение внешнего оборудования к взрывозащищённым камерам осуществляется непосредственно рядом с камерой, т.е. в взрывоопасной зоне.
Все взрывозащищенные камеры идут в комплекте:
-
с взрывозащищенными кабельными вводами;
-
кронштейном (для крепления на стену);
-
защитным козырьком;
-
взрывозащищенной коммутационной коробкой с кабельными вводами;
-
все кабели в металлорукаве (длина 3 м).
3. Подбор сетевого оборудования
После расстановки видеокамер начинаем подбор сетевого оборудования и место под его установку. Для установки серверного оборудования необходимо использовать помещение находящиеся вне опасных зон. Рекомендуется использовать помещение серверной/кроссовой. В помещении размещается телекоммуникационный шкаф с оборудованием системы видеонаблюдения. При отсутствие данного помещения есть спец. исполнения активного оборудования для применения в взрывоопасных зонах.
Далее нужно подобрать сетевой коммутатор. Коммутатор подбирается исходя из кол-ва видеокамер и типа питания. Взрывозащищённые камеры могут питаться двумя способами – PoE и AС 24 В. Это важный параметр, так как у этого класса оборудования нет мультиформатного питания.
Также стоит обратить внимание, что при питании по PoE у камеры высокое потребление (до 51 Вт). Плюс необходимо учитывать пропускную способность и запас по портам. Для построения системы видеонаблюдения рекомендуется использовать следующие модели коммутаторов.
16 каналов, 1 и 2 порт – 60Вт, PoE-бюджет – 240 Вт «RVi-2NSM16G-2S»
24 канала, 1 и 2 порт – 60Вт, PoE-бюджет – 360 Вт «RVi-2NSM24G-2S»
4. Прокладка линий связи
Следующим шагом является прокладка необходимых кабелей до видеокамеры. Если видеокамера питается по PoE, то достаточно проложить один кабель от телекоммуникационного шкафа. Если камера питается от АС 24 В, то прокладываем два кабеля, либо используем комбинированный кабель для передачи видеопотока и питания.
По аналогии с выбором камеры под конкретную зону взрывозащиты требуется выбирать кабель и способ его прокладки, не забывая про защиту электропроводки.
В месте ввода кабеля во взрывозащищённое оборудование должен применяться сертифицированный кабельный ввод, соответствующий типу взрывозащиты оборудования и характеристикам кабеля.
Общие требования по кабельным линиям прописаны в СП 423.1325800 п.10.1.
В взрывоопасных зонах всех классов должны применяться кабели с определенным видом их исполнения, соответствующие требованиям по нераспространению горения ГОСТ IEC 60332-2-2 при одиночной прокладке и ГОСТ IEС 60332-3-22 при групповой прокладке.
Согласно СП 6.13130.2025 Приложению Г выбираем оболочку кабеля «LS».

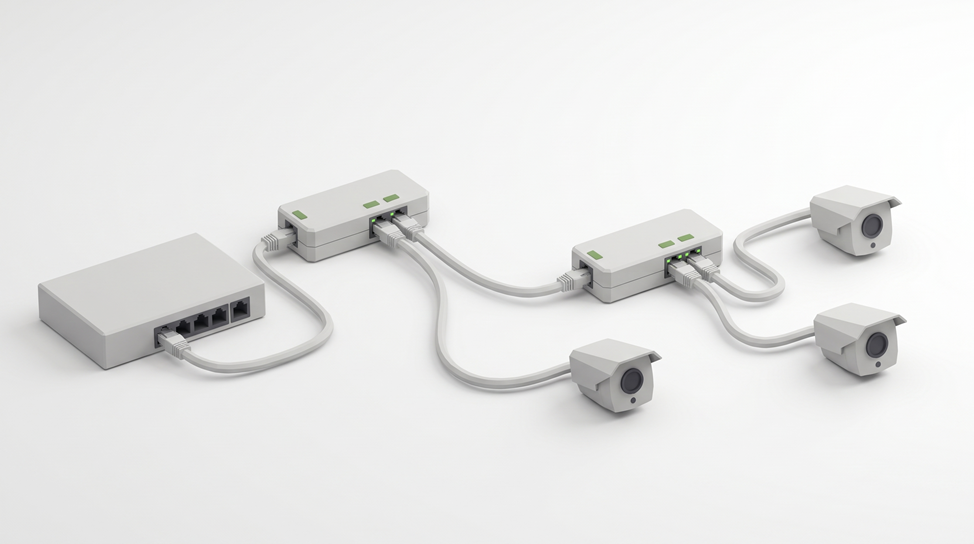

После прокладки кабеля, согласно ГОСТ Р 53245-2008 п. 3.1.3.3 длина линии не должна быть более 90 метров с учетом запаса. Если длина более 90 метров, то необходимо установить PoE-повторитель «RVi-1NE10-2FP» для удлинения сигнала. Если место установки попадает в взрывоопасную зону класса «1» и класса «2», то повторитель устанавливаем в коробку коммутационную взрывозащищённую. Устанавливать можно последовательно до 3 штук.
На этом этапе нам необходимо произвести расчет архива и подбор видеосервера. Согласно СП 134.13130.2022 п.5.11.5 в зависимости количества людей выбираем количество дней архива. Объем архива считаем исходя кол-ва камер, типа кодека, битрейта, разрешения камер и типа записи. Для автоматизации процесса используем «Калькулятор архива» тут.
После полученного результата выбираем типовой сервер для записи видеоизображения.
32 камеры, Объем до 4 HDD «RV-SE2300 Оператор ECO»
64 камеры, Объем до 8 HDD «RV-SE2600 Оператор PRO»
128 камер, Объем до 12 HDD «RV-SE2900 Оператор PRO»
После выбора видеосервера необходимо заложить HDD, так как сервер поставляется без HDD. Сервера поддерживают диски до 24 ТБ.
6. Организация рабочего места (поста охраны)
Для полноценной системы видеонаблюдения требуется не только камеры и сервер, но и пост видеонаблюдения. Обычно пост охраны размещается в административно блоке промышленного здания.
Находим его по экспликации и размещаем там оборудование для просмотра видеоизображения. Выбираем его исходя из параметров системы и количества камер.
32 камеры, Мониторы до 2 шт. «RV-WS0320 Оператор ECO»
64 камеры, Мониторы до 6 шт. «RV-WS0960 Оператор PRO»
128 камер, Мониторы до 8 шт. «RV-WS1280 Оператор PRO»
Теперь к рабочим станциям необходимо запроектировать мониторы. Выбираем подходящую модель исходя из кол-ва видеокамер на объекте:
Диагональ 32’, разрешение 4К «RVi-2M32U-1P»
Диагональ 43’, разрешение 4К «RVi-2M43U-2M»
Диагональ 55’, разрешение 4К «RVi-2M55U-1M»
Если необходимо организовать просмотр видеоизображения внутри взрывоопасных зонах класса «1» и класса «2», то применяем взрывозащищенные мониторы:
Диагональ 21’, разрешение 1080P, корпус нержавеющая сталь «RVi-4ETM-H.S1A-21/H/LT»
Диагональ 24’, разрешение 1080P, корпус нержавеющая сталь «RVi-4ETM-H.S1A-24/H/LT»
Диагональ 24’, разрешение 1080P, корпус оцинкованная сталь «RVi-4ETM-M.S1A-24/H/WT»
7. Расчет электропитания
После подбора активного оборудования в телекоммуникационном шкафу и на посту охраны необходимо произвести расчет и подбор ИБП. Расчет производим согласно СП 134.13130.2022 п.5.11.6. Если необходимо закладываем батарейные модули для резерва.
8. Готовое решение
Для экономии времени при подборе оборудования для телекоммуникационного шкафа можно воспользоваться готовым программно-аппаратным комплексом. Готовый комплекс различается по количеству подключаемых каналов
128 каналов, Мощность ИБП – 1800 Вт «RV-SR24141UNKXX»
256 каналов, Мощность ИБП – 6000 Вт «RV-SR24141UNK40»
Структурная схема решения
