Решение на оборудовании RVi RUBEZH для медицинского учреждения

Общие нормативные требования

Федеральный закон № 384 «Технический регламент о безопасности зданий и сооружений»

Приказ Росстандарта № 687

СП 132.13330.2011 «Обеспечение антитеррористической защищенности зданий и сооружений. Общие требования проектирования»

п. 7.4

СП 134.13330.2022 «Системы электросвязи зданий и сооружений»

п. 5.11.4

п. 5.11.5

п. 5.11.6

ГОСТ Р 51558-2014 «Средства и системы охранные телевизионные»

п.5.8.8

ГОСТ Р 53245-2008 «Системы кабельные структурированные»

п. 3.1.3.3

СП 6.13130.2025 «Система обеспечения пожарной безопасности объекта защиты. Электроустановки низковольтные»

Приложение Г

Рекомендации Росгвардии России



Нормативные требования для медицинских организаций

СП 158.13330.2014 «Здания и помещения медицинских организаций»

п. 7.6.12.2

п. 7.6.12.3

п. 7.6.12.4

Процесс проектирования

Проектирование видеонаблюдения в медицинском учреждении имеет одну важную особенность: система должна одновременно решать задачи безопасности, наблюдения за обстановкой и защиты критически важных зон, не нарушая при этом требования к организации медицинских помещений и режиму доступа.

Для удобства ниже приведён рабочий алгоритм для разработки проекта системы видеонаблюдения.

1. Расстановка оборудования;

2. Подбор сетевого оборудования;

3. Прокладка линий связи;

4. Расчет архива видеонаблюдения;

5. Организация рабочего места;

6. Расчет электропитания;

7. Готовое решение;

8. Подключение системы видеонаблюдения к ЕЦХД в Москве.

1. Расстановка оборудования

Первым шагом необходимо определить задачу, которую будет выполнять система ВН в больнице. Существуют три задачи: Обнаружение, Распознавание и Идентификация.

Обнаружение - позволяет определить с высокой степенью достоверности присутствие того или иного объекта в поле зрения камеры наблюдения.

Распознавание - позволяет с высокой степенью уверенности заявить является ли текущий случай единичным или он уже был замечен ранее (тот же объект или другой)).

Идентификация – детали должны быть достаточно различимы для идентификации личности человека, вне всякого сомнения.

Для выполнения каждой рекомендуется применять следующие камеры:

Обнаружение – видеокамера «RVi-2NCD2369 (2.7-13.5) RU» и «RVi-2NCT2369 (2.7-13.5) RU»

Распознавание - видеокамера «RVi-2NCD2369 (2.7-13.5) RU» и «RVi-2NCT2369 (2.7-13.5) RU»

Идентификация - видеокамера «RVi-2NCD5369 (2.7-13.5) RU» и «RVi-2NCT8359 (2.7-13.5) RU»

При организации видеонаблюдения следует определить наиболее ответственные зоны, требующие визуального контроля с применением системы видеонаблюдения.

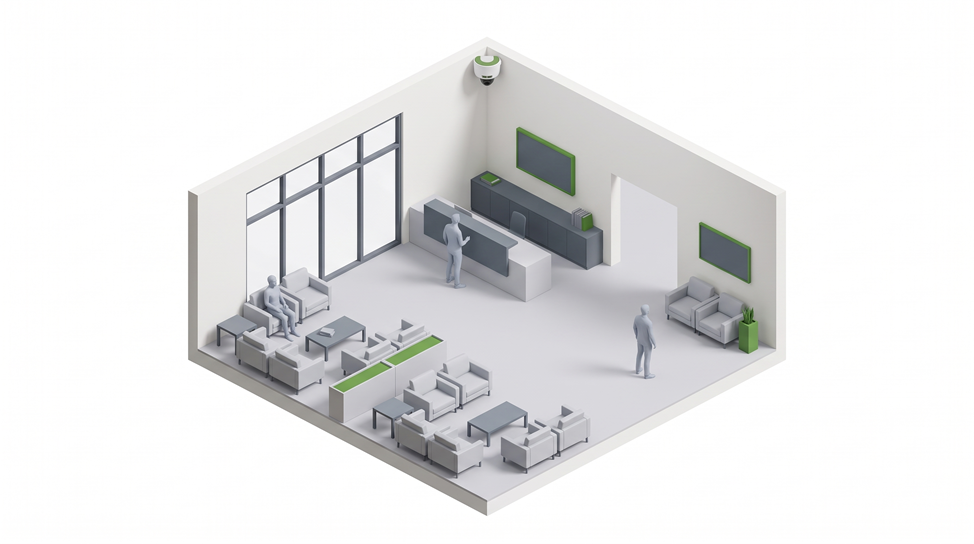

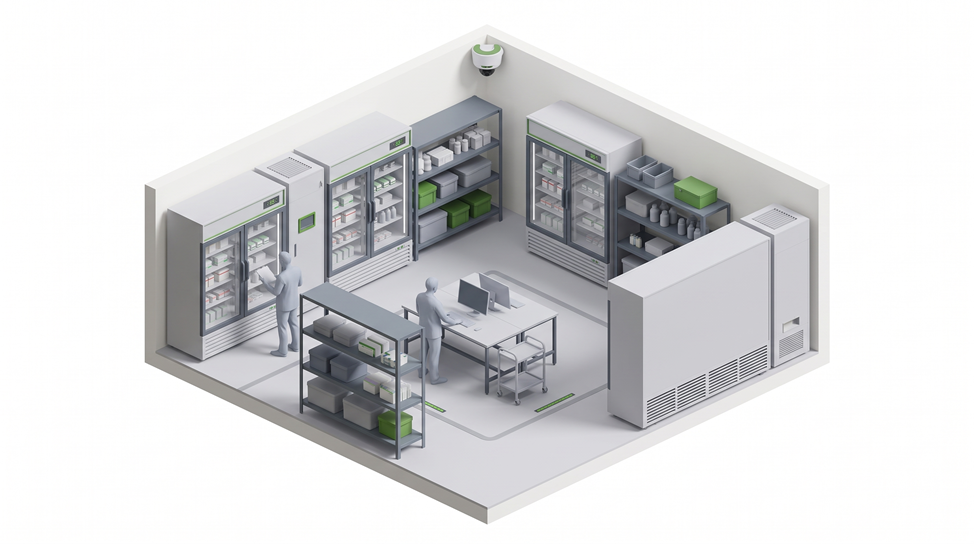

Следующим шагом согласно СП 158.13330.2014 п. 7.6.12.4 устанавливаем видеокамеры в местах, указанных в данном пункте:

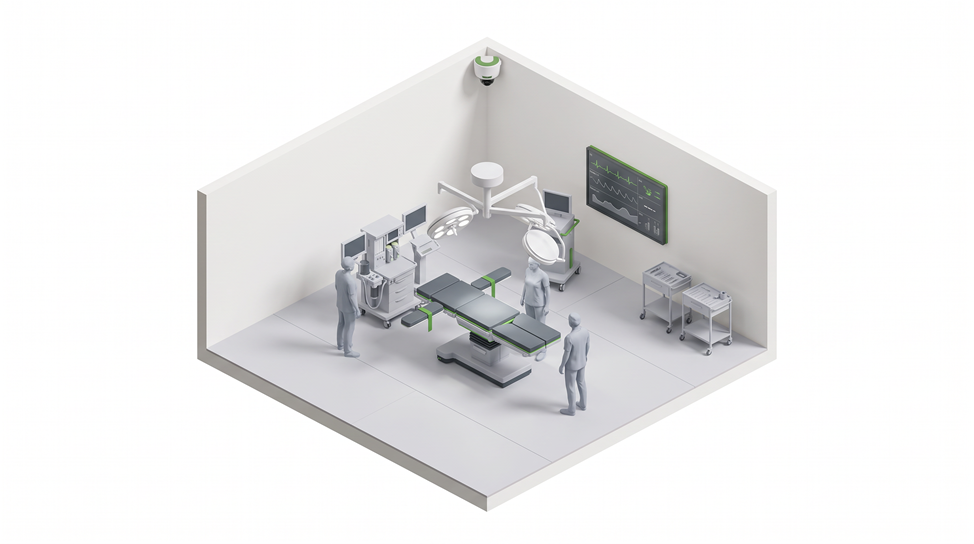

На некоторых объектах по заданию на проектирование требуется видеонаблюдение в операционных, для решения данной задачи применяется «RVi-2NCD5366 (2.8)»

Также согласно СП 132.13330.2011 п. 7.4 необходимо оборудовать помещения с одновременным пребывания людей численностью более 50 человек. Для реализации данного требования применяем видеокамеру «RVi-2NCD5439 (2.7-13.5)».

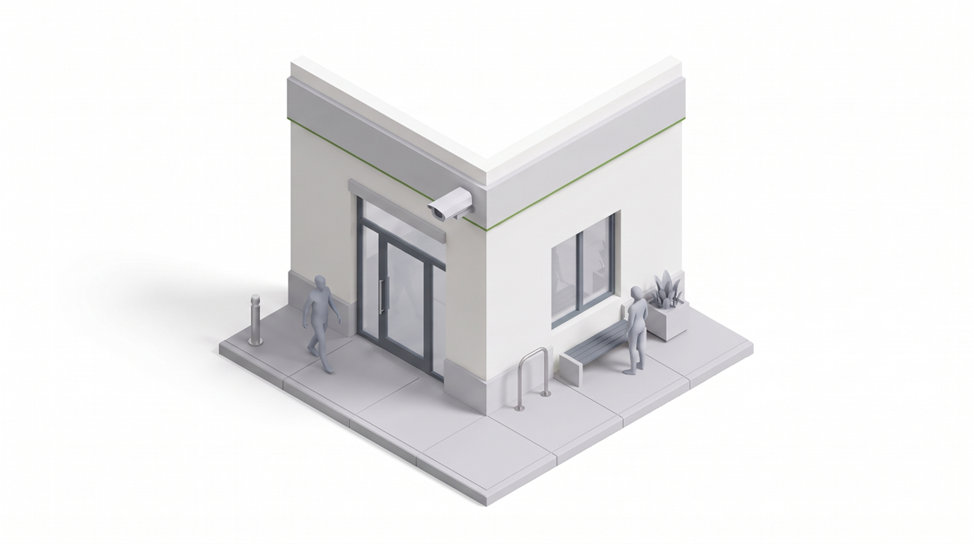

Для контроля состояния внешнего периметра здания расставляем цилиндрические камеры «RVi-2NCT5439 (2.7-13.5)».

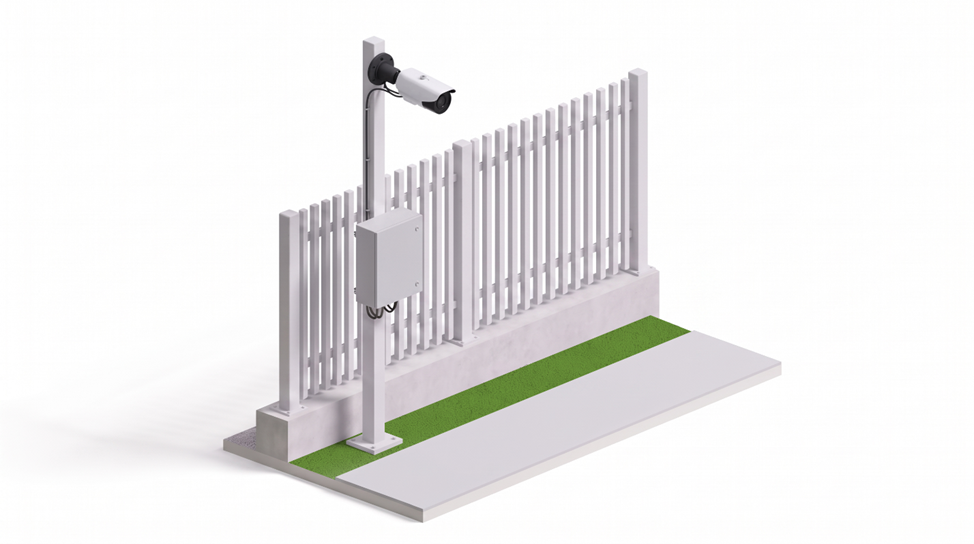

Если на объекте требуется защита территории, прилегающей к зданию, то вдоль забора устанавливаем цилиндрические камеры «RVi-2NCT5379 (5-50) RU». Место и высота установки каждой видеокамеры, тип объектива и угол наклона его оптической оси определяются исходя из условия формирования необходимой зоны наблюдения, в том числе непрерывной зоны для наблюдения замкнутого периметра объекта.

Для их подключения к системе видеонаблюдения устанавливаем уличные коммутационные шкафы:

4 канала, PoE-бюджет – 90 Вт «RV-2TC164 ECO»

8 каналов, PoE-бюджет – 210 Вт «RV-2TC068 PRO»

Данные уличные шкафы готовое к подключению всепогодное решение. Внутри установлено, настроено и протестировано всё необходимое оборудование: коммутатор, система электропитания и оптический кросс. Для запуска достаточно подвести питание, линии от камер и оптический кабель. Только нужно будет не забыть АКБ для линейки ECO и оптический SFP-модули в уличном исполнении.

Одномодовый кабель, 1,25 Гбит/с – «RVi-2NSTR21-LX20-I»

Одномодовый кабель, 1,25 Гбит/с – «RVi-2NST21-BX20-I» и «RVi-2NSR21-BX20-I»

Многомодовый кабель, 1,25 Гбит/с – «RVi-2NSTR21-SX-I»

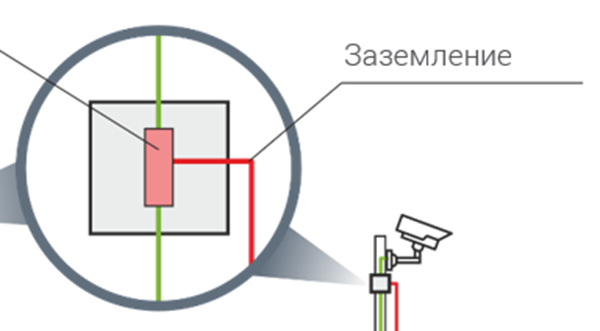

Не забываем, что согласно ГОСТ Р 51558-2014 п. 5.8.8 рядом с уличной видеокамерой устанавливаем грозощащиту «RVi-1NSP10-1GP».

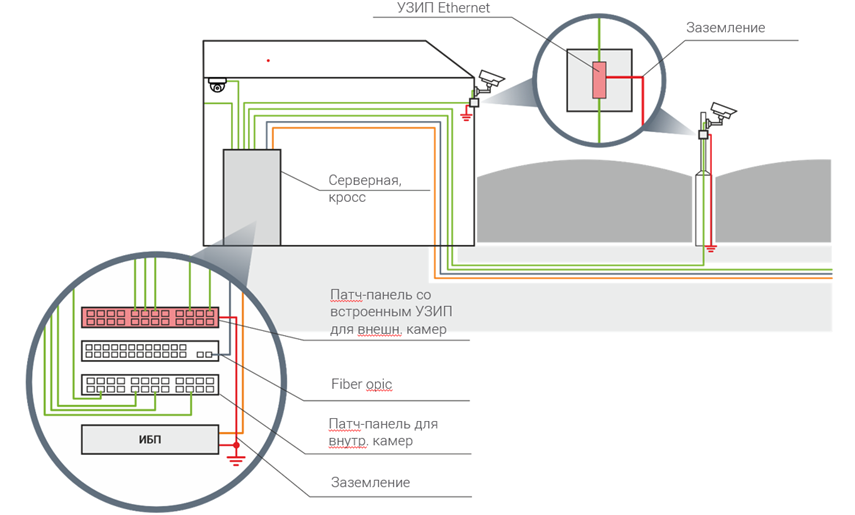

Но установить грозозащиту только около наружной камеры будет большой ошибкой, так как при прямом ударе молнии или мощной электромагнитной наводке высоковольтный импульс распространяется по кабелю во всех направлениях и грозозащита возле камеры отработает, а в телекоммуникационном шкафу выйдет из строя активное оборудование. Для предотвращения данной ситуации необходимо установить грозозащиту в серверный шкаф куда приходят кабельные линии от наружных камер. Выбирать необходимо от кол-ва камер:

8 камер - «RVi-1NSP20-8GP»

16 камер - «RVi-1NSP20-16GP»

24 камеры - «RVi-1NSP20-24GP»

Если кол-во наружных камер меньше 8 штук, то можно установить одинарный модуль «RVi-1NSP10-1GP» для 1 камеры на DIN-рейку.

Также в зависимости, от технического задания, к зонам просмотра могут быть отнесены:

• критические элементы медицинского учреждения;

• въездные ворота, калитки, двери во внешнем ограждении;

• стоянки для автотранспорта;

• объекты систем подземных коммуникаций;

На этом этапе с расстановкой оборудования заканчиваем.

2. Подбор сетевого оборудования

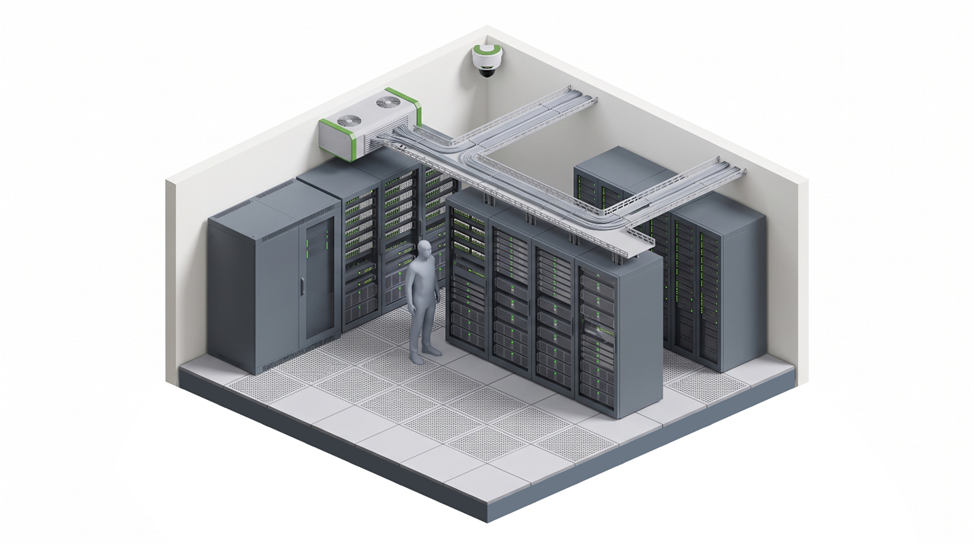

После расстановки видеокамер начинаем подбор сетевого оборудования и место под его установку. Для установки серверного оборудования рекомендуется использовать помещение серверной/кроссовой. Обычно такое помещение размещается на средних этажах больницы. В помещении размещается телекоммуникационный шкаф с оборудованием системы видеонаблюдения.

Далее нужно подобрать сетевой коммутатор. Коммутатор подбирается исходя из кол-ва видеокамер и суммарного PoE-бюджета. Плюс необходимо учитывать пропускную способность и запас по портам.

PoE-бюджет считается как сумма все видеокамер подключенных по PoE. Если на одном коммутаторе установлено 16 камер по 8 Вт, расчетная нагрузка камер составляет 128 Вт. Коммутатор с PoE-бюджетом 235 Вт имеет запас по мощности, однако дополнительно проверяются класс PoE каждого порта.

Для построения системы видеонаблюдения в больнице рекомендуется использовать следующие модели коммутаторов.

16 каналов, PoE-бюджет – 235 Вт «RVi-2NSM16G-2C»

24 канала, PoE-бюджет – 380 Вт «RVi-2NSM24G-4S rev.2»

48 канала, PoE-бюджет – 565 Вт «RVi-2NSM48G-4S»

3. Прокладка линий связи

Следующим шагом является прокладка UTP-кабеля от телекоммуникационного шкафа до видеокамер. Так как, согласно ФЗ 123 статьи 82 кабельные линии системы видеонаблюдения не должны сохранять работоспособность в условиях пожара, можно использовать не огнестойкий кабель (без индекса «FR»).

Выбираем только оболочку кабеля, так согласно СП 6.13130.2025 Приложению Г выбираем «HF».

По ГОСТ Р 53245-2008 п. 3.1.3.3 модель постоянной линии горизонтальной подсистемы на витой паре ограничивается 90 м, а физическая длина канала с аппаратными и коммутационными шнурами - 100 м.

Поэтому фраза «до камеры 90 м с запасом» должна быть заменена на нормальное проектирование СКС с учетом патч-панели, розетки/соединения и шнуров.

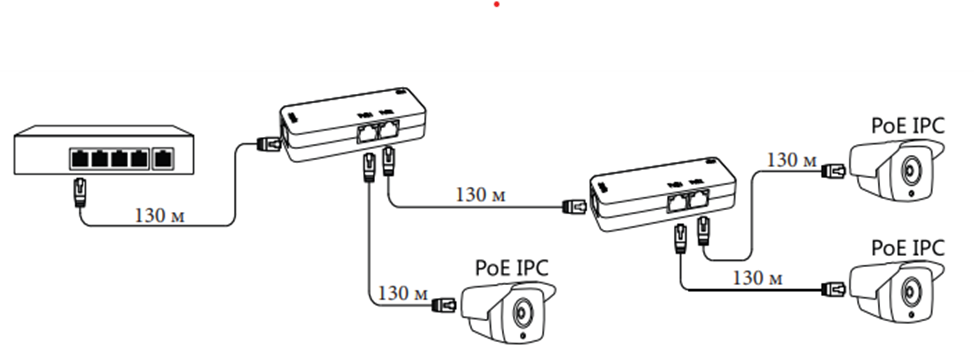

Если длина более 90 метров, то устанавливаем PoE-повторитель «RVi-1NE10-2FP» для удлинения сигнала. Устанавливать можно последовательно до 3 штук.

Проложить кабель без дополнительной защиты нельзя, поэтому необходимо предусмотреть открытую прокладку кабеля в гофрированной ПВХ трубе за подвесным потолком.

Если подвесной потолок отсутствует, то предусматриваем прокладку в пластиковом кабель-канале по потолку здания.

4. Расчет архива видеонаблюдения

На данном этапе нам необходимо произвести расчет архива и подбор видеосервера. Согласно СП 158.13330.2014 п. 7.6.12.2 архив должен не менее одного месяца в режиме круглосуточной записи и с разрешением не ниже 1920×1080. Далее считаем кол-ва камер, типа кодека, битрейта, разрешения камер и типа записи. Для автоматизации процесса используем «Калькулятор архива» тут.

По результатам выбираем типовой сервер для записи видеоизображения.

32 камеры, Объем до 4 HDD «RV-SE2300 Оператор ECO»

64 камеры, Объем до 8 HDD «RV-SE2600 Оператор PRO»

128 камер, Объем до 12 HDD «RV-SE2900 Оператор PRO»

После выбора видеосервера необходимо заложить HDD, так как сервер поставляется без HDD. Сервера поддерживают диски до 24 ТБ.

Далее согласно СП 158.13330.2014 п. 7.6.12.3 система видеонаблюдения должна быть интегрирована программно-аппаратным способом с системами СКУД и СОТС. В предустановленном ПО R-OPERATOR идет интеграция с ПО FireSec для охранной сигнализации и STRAZH для системы контроля и управления доступом. Дополнительно лицензии покупать не требуется.

5. Организация рабочего места (поста охраны)

Для полноценной системы видеонаблюдения требуется не только камеры и сервер, но и пост видеонаблюдения. Обычно пост охраны размещается на первом этаже больницы.

Находим его по экспликации и размещаем там оборудование для просмотра видеоизображения. Выбираем его исходя из параметров системы и количества камер.

32 камеры, Мониторы до 2 шт. «RV-WS0320 Оператор ECO»

64 камеры, Мониторы до 6 шт. «RV-WS0960 Оператор PRO»

128 камер, Мониторы до 8 шт. «RV-WS1280 Оператор PRO»

Теперь к рабочим станциям необходимо запроектировать мониторы. Выбираем подходящую модель исходя из кол-ва видеокамер на объекте.

Диагональ 32’, разрешение 4К «RVi-2M32U-1P»

Диагональ 43’, разрешение 4К «RVi-2M43U-2M»

Диагональ 55’, разрешение 4К «RVi-2M55U-1M»

6. Расчет электропитания

После подбора активного оборудования в телекоммуникационном шкафу и на посту охраны необходимо произвести расчет и подбор ИБП. Расчет производим согласно СП 134.13130.2022 п.5.11.6. Если необходимо закладываем батарейные модули для резерва.

7. Готовое решение

Для экономии времени при подборе оборудования для телекоммуникационного шкафа можно воспользоваться готовым программно-аппаратным комплексом. Готовый комплекс различается по количеству подключаемых каналов

128 каналов, Мощность ИБП – 1800 Вт «RV-SR24141UNKXX»

256 каналов, Мощность ИБП – 6000 Вт «RV-SR24141UNK40»

8. Подключение системы видеонаблюдения к ЕЦХД в Москве

Для объектов расположенных в московском регионе вопрос ЕЦХД следует решить на стадии задания на проектирование. Согласно СП 134.13330.2022 система видеонаблюдения должна иметь возможность передачи изображения в централизованный пункт видеонаблюдения, а конкретный московский порядок зависит от статуса правообладателя объекта.

Регламентируют подключение к ЕЦХД следующие документы:

Распоряжение ДИТ Москвы №64-16-241/15 от 31 июля 2015 года

Распоряжение ДИТ Москвы №64-16-15/24 от 22 января 2024 года

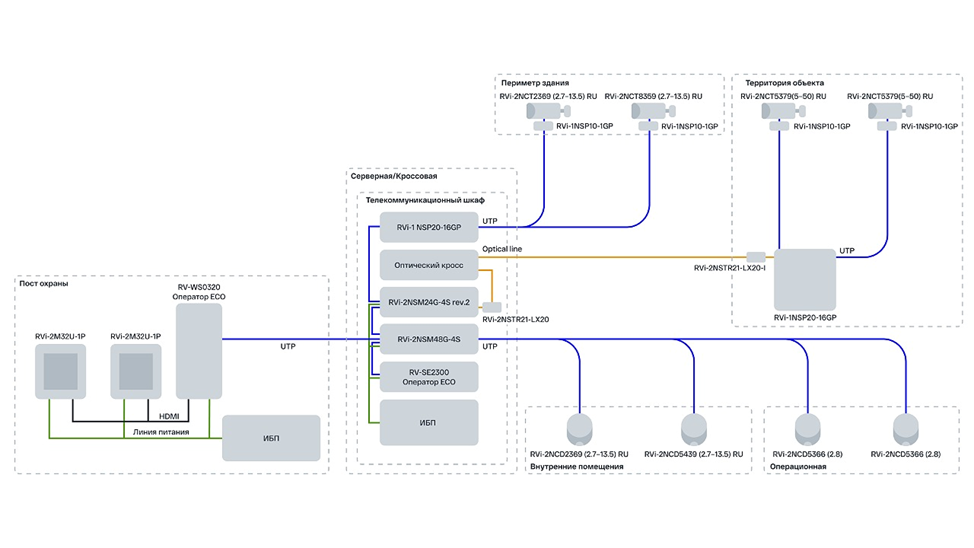

Структурная схема решения
