Решение на оборудовании "Рубеж" для жилых домов

Автоматизированная система противопожарной защиты (АППЗ)

Нормативная база

·         ФЗ № 123 «Технический регламент о требованиях пожарной безопасности»;

·         СП 484.1311500.2020 принципы построения систем противопожарной защиты;

·         СП 484.1311500.2020 (Изм. 1) принципы построения систем противопожарной защиты;

·         СП 486.1311500.2020 — перечень объектов, помещений и зон, требующих установки СПС и АУПТ;

·         ГОСТ Р 59638-2021 — требования к проектированию, монтажу, техническому обслуживанию СПС;

·         СП 54.13330.2022 Здания жилые многоквартирные;

·         СП 477.1325800.2020 Здания и комплексы высотные. Требования пожарной безопасности (с Изменением № 1);

·         СП 113.13330.2023 Стоянки автомобилей.

·         СП 1.13130.2020 Система противопожарной защиты. Эвакуационные пути и выходы.

Скачать актуальные нормативные документы вы можете с портала проектировщика.

Нормативные требования для жилых домов

Построение системы СПС в жилых домах имеет значительные отличия от объектов другого назначения. С 1 сентября вступил в силу СП 484 изм.1, поэтому рассмотрим оба варианта проектирования СПС, а также ключевые нововведения, влияющие на построение СПА в жилых домах. Подробную методичку по изменению 1, можно найти на портале проектировщика.

Разберёмся, почему нужно обратить особое внимание на структуру построения СПС на данном типе объектов.

Пункты, регламентирующие пожарную сигнализацию в жилых домах:

 СП 484.1311500.2020 (Старый)

 Пожарный пост и ППКП:

5. 15 Пожарный пост (при его наличии) должен располагаться на первом или цокольном этаже здания. Расстояние от двери помещения пожарного поста до выхода из здания должно быть не более 25 м.

 При необходимости можно устанавливать в любых помещениях при соблюдении п. 5.12 СП 484.1311500.2020.

а) обеспечение приёмно-контрольным прибором уровней доступа 2 и 3.

б) обеспечение передачи всех извещений, предусмотренных системой СПА, на пожарный пост

 6.2.15 - При оборудовании жилых зданий СПС в прихожих квартир должны быть установлены автоматические пожарные извещатели, подключенные к приемно-контрольному прибору жилого здания. При отсутствии прихожих пожарные извещатели должны быть установлены в радиусе не более 1 м от входной двери (в проекции на поверхность пола). В лифтовых холлах и в межквартирных коридорах должны быть установлены ручные и дымовые ИП.

 6.2.16 Жилые помещения (комнаты), прихожие (при их наличии) и коридоры квартир следует оборудовать автономными дымовыми ИП вне зависимости от этажности здания, в том числе в одноквартирных и блокированных жилых домах.

 При установке в жилых помещениях и коридорах квартир автоматических ИП, подключенных к ППКП или ППКУП СПС здания, по сигналу от которых формируется сигнал управления СОУЭ при пожаре в квартире, либо при наличии в корпусе автоматического ИП или в его базовом основании встроенного пожарного оповещателя установка автономных пожарных извещателей не обязательна.

СП 484.1311500.2020(Изменение 1)

 Пожарный пост и ППКП:

5.15 Пожарный пост должен располагаться на цокольном, первом или втором этажах здания….

При размещении пожарного поста на цокольном или первом этаже здания расстояние от пожарного поста до выхода из здания должно быть не более 25 м, при размещении пожарного поста на втором этаже - не более 10 м до выхода на лестничную клетку, имеющую непосредственный выход наружу из здания.

Добавлена возможность размещения на 2м этаже при определённых условиях.



5.23 На объектах, разделенных на пожарные отсеки, контроль и управление СПЗ каждого пожарного отсека должны осуществляться отельными ППКП, ППУ, ППКУП. Неисправность одного прибора СПА не должна оказывать влияние на работоспособность других приборов СПА.

Каждая секция жилого дома как правило является отдельным пожарным отсеком, для каждого пожарного отсека требуется предусмотреть собственный ППКП.

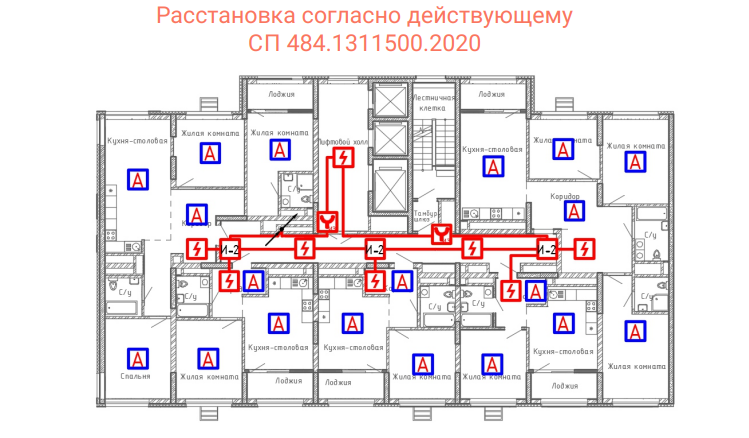

Тип и размещение пожарных извещателей:

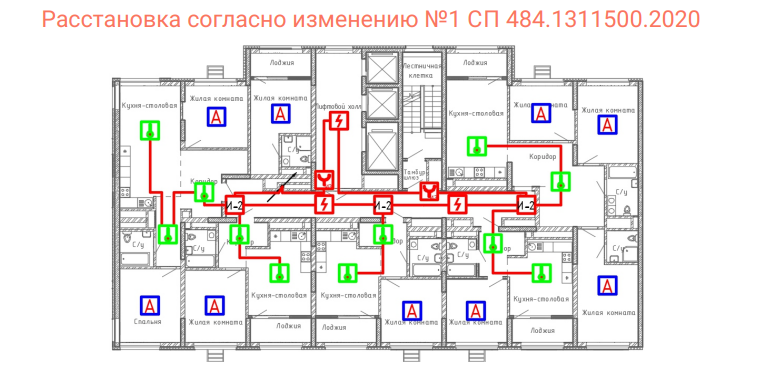

Исключены пункты, 6.2.15 6.2.16, добавлено приложение Б

Б.3 ИП, взаимодействующими с ППКП и ППКПУ по линиям связи, следует оснащать все помещения многоквартирных жилых зданий с учетом исключений, регламентируемых СП 486.1311500.

Б.4 Помещения квартиры (кроме кухонь и прихожих) оснащаются дымовыми ИП СПС, кухни и прихожие оснащаются тепловыми ИП СПС. В жилых помещениях (комнатах) ИП СПС могут быть заменены на автономные дымовые ИП в случаях, не противоречащих требованиям иных нормативных документов по пожарной безопасности.

Теперь обязательна установка тепловых ИП в кухнях и прихожих. Жилые помещения могут защищаться автономными ИП, если это не противоречит другим нормативным документам, например, СП 1.13130.2020 который при определённых условиях требует оборудовать все помещения квартир адресными ИП, эти условия будут рассмотрены в разделе СОУЭ.

Б.6 ИПР должны быть оснащены помещения общего пользования, при этом размещение ИПР в каждом помещении общего пользования одного этажа (за исключением помещений, имеющих непосредственный выход наружу из здания) допускается не осуществлять.

Б.7 При отсутствии прихожей в квартире ИП должны быть установлены на расстоянии не более 1 м от входной двери (в проекции на поверхность пола).

СП 486.1311500.2020(Изменение 1)

Есть изменённая редакция от 16.05.2025, изменения, которые могут повлиять на проектирование ЖД отсутствуют.

В СП 486 указывается, во-первых, что все многоквартирные жилые здания оборудуются СПС, а во-вторых, если в жилых комнатах, прихожих и коридорах квартир не установлены дымовые ИП и оповещатели СОУЭ, то их необходимо заменить автономными дымовыми пожарными извещателями.

СП 54.13330.2022 Здания жилые многоквартирные

Согласно п. 6.2.3.9 Все помещения общего пользования необходимо оборудовать дымовыми ИП, либо комбинированными или мультикритериальными ИП, реагирующими на дым.

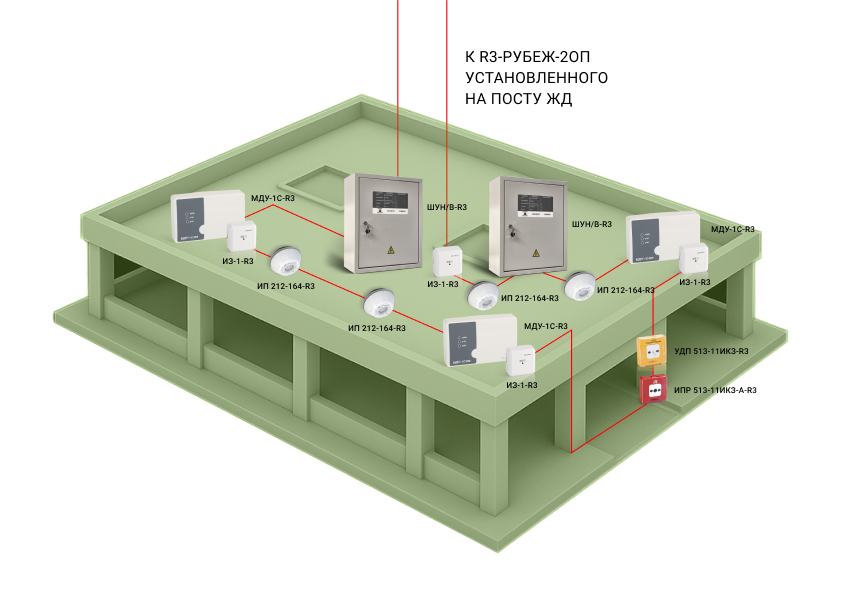

СП 113.13330.2023 Стоянки автомобилей.

 6.2.28 В системах пожарной сигнализации для помещений хранения автомобильных шин следует применять дымовые пожарные извещатели.

Помещения для хранения автомобильных шин, расположенные в подземных этажах, а также помещения для хранения автомобильных шин площадью более 200 м² в надземных этажах должны быть оборудованы автоматической установкой пожаротушения.

При прокладке линий СПС необходимо учесть требование к прокладке через стоянки:

8.1.3 При транзитной прокладке через помещения стоянки автомобилей инженерных коммуникаций (кроме сетей водопровода, канализации и теплоснабжения, выполненных из металлических труб) участки инженерных коммуникаций и кабельных сетей должны быть изолированы строительными конструкциями или прокладываться в коробах (нишах) с пределом огнестойкости не менее предела огнестойкости пересекаемых ограждающих конструкций.

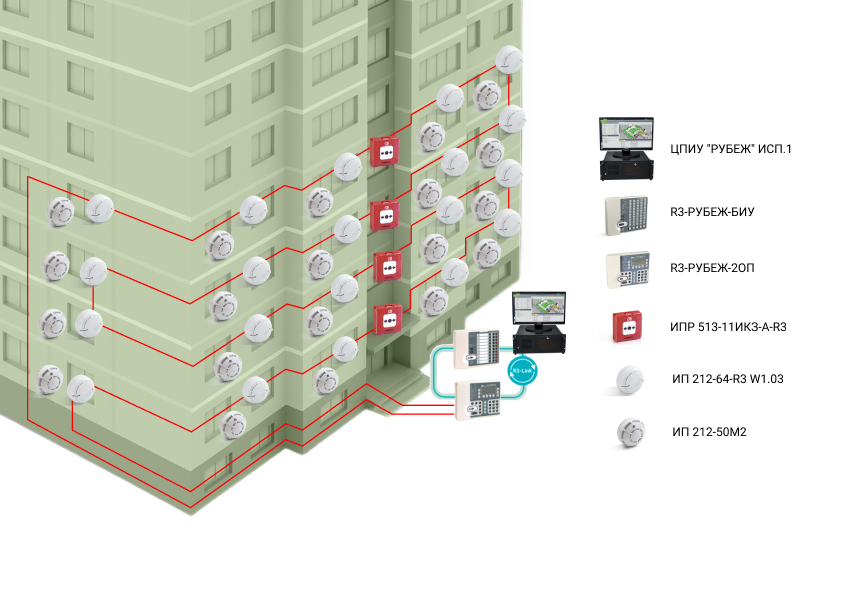

Пример построения СПС для жилого дома

Для примера возьмём 12 этажный дом секционного типа разделённый на 5 секций. Первый этаж занимают встроенные коммерческие помещения. Присутствует подземный паркинг.

Прибор среднего уровня: R3-Рубеж-2ОП

·         Адресная ёмкость — до 500 устройств (250 на каждую из двух АЛС);

·         Встроенный RFID-считыватель для авторизации без пароля, что позволяет организовывать 1,2,3 уровни доступа для выполнения требований п.5.12 СП 484;

·         Поддержка сети R3-Link (до 60 приборов в интерфейсе, до 1 км между устройствами, до 10 км общей протяженности).

Дополнительное оборудование:

• БИУ — блок индикации и управления (простое управление без необходимости обучения);
• ЦПИУ – центральный прибор управления и индикации (АРМ, сертифицированный по ТР ЕАЭС 043/2017, что позволяет не только наглядно демонстрировать состояние системы, но и осуществлять управление).
• R3-MC – подключение ПК с ПО FireSec для мониторинга системы, интеграция с интерфейсом RS-485, приборами сторонних производителей.



Исполнительные устройства.

Пожарные извещатели ИП-212-64-R3 устанавливаются в помещениях, где необходимы дымовые извещатели (в местах общего пользования) В соответствии с изменениями СП 484 радиус зоны контроля пожарных извещателей не зависит от высоты помещения.

Пожарные извещатели ИП-101-29-PR-R3 В соответствии с изменениями 1 СП 484 необходимо устанавливать на кухнях и в прихожих.

 Пожарные извещатели ИП-212-50М Установка в жилых помещениях квартиры, имеет функцию солидарного включения, то есть при пожаре в пределах квартиры включится оповещение у всех извещателей.

 Пожарные извещатели ИП-212-164-R3 (Рекомендуется устанавливать в помещениях хранения шин т.к. имеет повышенную защищенность от ложных срабатываний, вызванных частицами, не являющимися продуктами горения (пыль) и высокую чувствительность извещателя на «черный» дым, который выделяется при горении покрышек).

 Ручной извещатель пожарный ИПР-513-11ИКЗ-А-R3 со встроенным изолятором, что позволяет не устанавливать отдельные изоляторы для реализации требования о потере не более 1 ИПР при единичной неисправности.

 Изоляторы короткого замыкания ИЗ-1-R3, ИЗ-2О-R3 используются для размыкания части адресной линии связи при обнаружении в ней признаков короткого замыкания, что обеспечивает выполнение требования о единичной неисправности, которая не должна приводить к потере связи с более чем 24 ИП, более чем с 1 ИПР, а также одновременной потере автоматических и ручных ИП.

ИЗ-2О-R3 дополнительно имеет возможность организации 2х изолированных ответвлений, что позволяет сократить затраты на монтаж кабельных линий.

Релейный модуль РМ-1-R3 для передачи сигналов «Сухой контакт», например на  разблокировку дверей, опуск лифтов при пожаре, а также отключения различных инженерных систем.

Релейный модуль РМ-1С-R3 для отключения систем при пожаре, которые необходимо отключить разрывом питания. Благодаря высокому коммутируемому току 5 А модуль способен напрямую отключать при пожаре достаточно мощные системы, что обеспечивает выполнение требований по их безопасному обесточиванию.

Для отключения питания систем, которые потребляют более 5А можно использовать силовое реле (например УК-ВК), на управляющие контакты которого будет подключен РМ-1К-R3 релейный модуль с контролем целостности цепи.

2.Дымоудаление (АДУ)

Нормативная база

·         СП 7.13130.2013 Отопление, вентиляция, кондиционирование;

·         СП 484.1311500.2020 Принципы построения систем противопожарной защиты;

·         СП 59.13330.2020 Доступность зданий и сооружений для МГН

Нормативные нюансы для жилых домов:

·         Следует обращать внимание на наличие зон МГН.

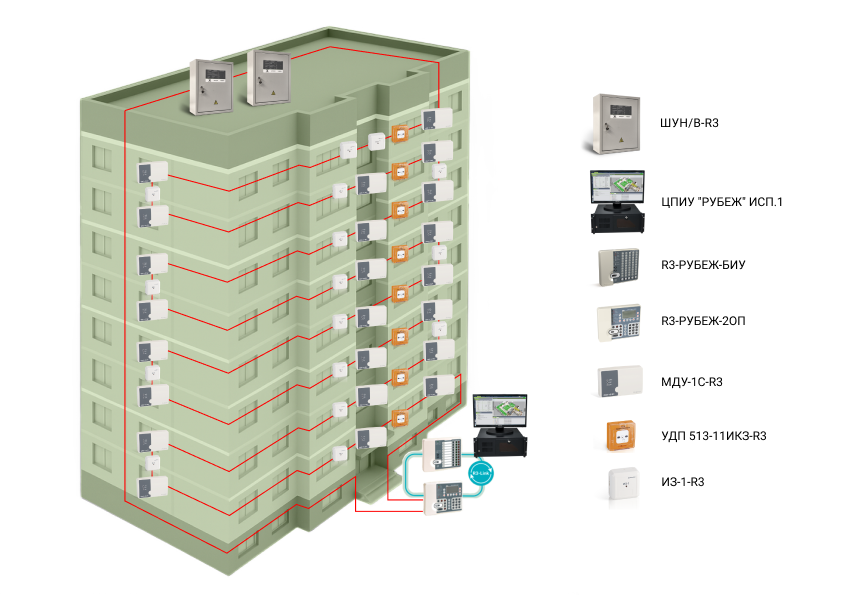

Пример построения АДУ для жилого дома

Прибор среднего уровня: R3-Рубеж-2ОП
(возможно совмещение с прибором СПС)

Дополнительное оборудование:

• ПДУ — пульт дистанционного управления сценариями;
• ЦПИУ – центральный прибор индикации и управления.

Адресные устройства устройства

Шкафы управления вентиляторами ШУН/В-R3

·        Полный контроль исполнительного оборудования На ППКП отображается конкретная причина неисправности (обрыв цепи, отсутствие питания и др.);

·        Наличие исполнений с УПП, ПЧ;

·        При использовании для систем АДУ требуется закладывать исполнение -03 (без теплового расцепителя в соответствии с п.7.22 СП 7);

·        Возможность совмещать управление вентилятором и калорифером при помощи одного шкафа.

Альтернативное подключение: При применении шкафов управления вентиляторами стороннего производителя запуск и контроль может производиться при помощи РМ-1-R3, АМ-1-R3, но при таком варианте построения системы потеряется информативность.

МДУ-1С-R3 — питание, контроль положения, диагностика цепей и концевиков, также подходит для управления клапанами ОЗК.

УДП-513-11ИКЗ-R3 – устройство дистанционного пуска.

Пожаробезопасные зоны

В соответствии с п. 7.1, 7.15, 7.17 СП 7.13130.1013

·         Должны оборудоваться противодымной вентиляцией;

·         В зоне МГН должно создаваться одинаковое избыточное давление как при открытой двери, так и при закрытой, что ведёт за собой необходимость управления системой из двух разных по мощности вентиляторов;

·         Требуется предусмотреть подогрев воздуха, подаваемого в помещения безопасных зон.

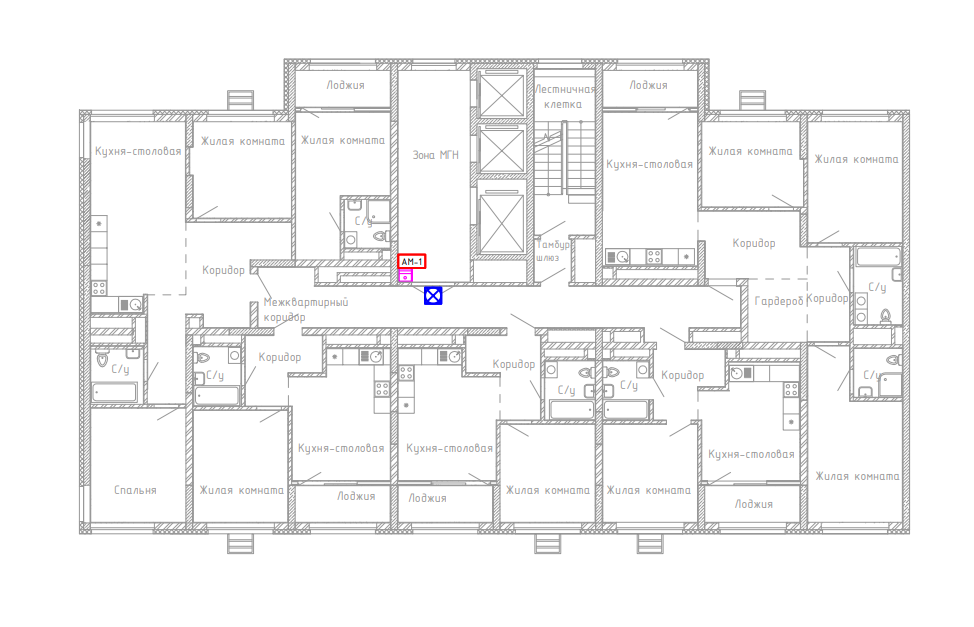

Вариант оборудования зон МГН противодымной вентиляцией

Шкаф управления насосом/вентилятором ШУН/В-УК-R3 с дополнительной функцией управления калорифером. (Для вентилятора, осуществляющего подпор при закрытой двери).

Шкаф управления насосом/вентилятором ШУН/В-R3 – Для управления вентилятором, осуществляющим подпор воздуха при открытой двери.

Модуль дымоудаления МДУ-1С-R3 — питание, контроль положения, диагностика цепей и концевиков клапанов дымоудаления и подпора воздуха.

Извещатель охранный ИО-10220-2 – для считывания положения двери.

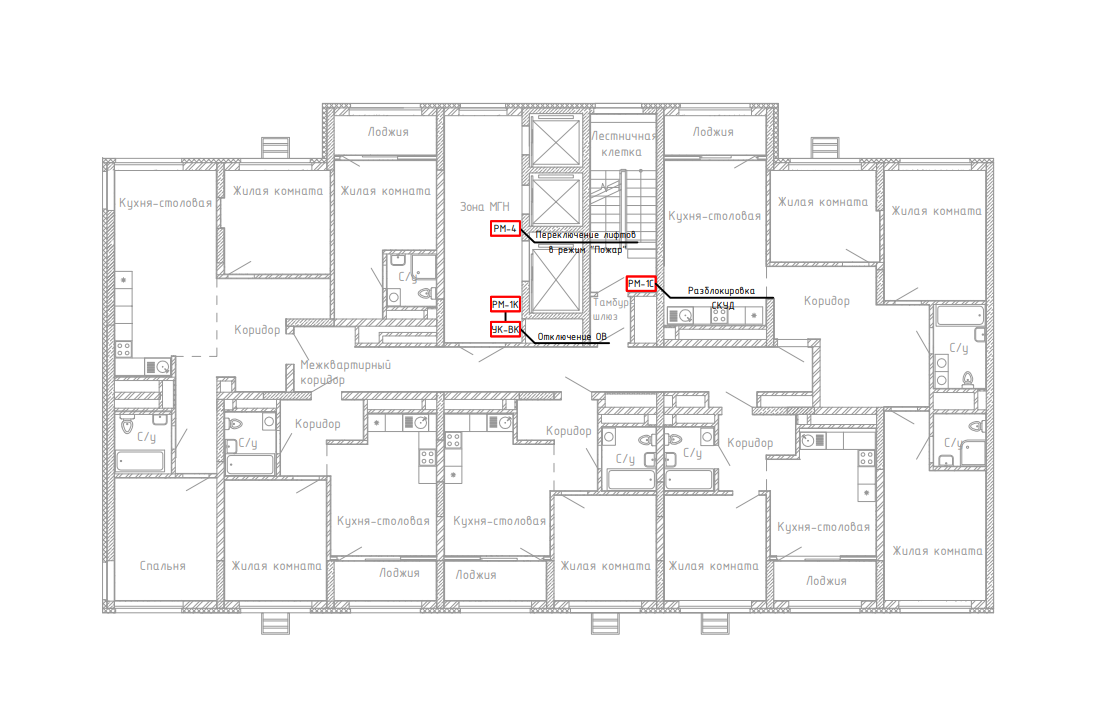

Отключение общеобменных систем вентиляции, кондиционирования и отопления
В рамках реализации противопожарных мероприятий отключение инженерных систем может быть выполнено несколькими способами, в зависимости от их конструкции и требований проекта.

Передача управляющего сигнала «Сухой контакт»

Если соответствующий вход предусмотрен в оборудовании вентиляции, кондиционирования или отопления, система может быть переведена в аварийный режим или отключена посредством выдачи сигнала «Сухой контакт» с управляющего модуля.

Отключение питания с использованием РМ-1С-R3

Для исполнительных устройств с потребляемым током до 5 А возможно прямое отключение питания через модуль РМ-1С-R3, обеспечивающий надёжную коммутацию цепей и контроль состояния.

Отключение мощных систем через силовое реле

Для оборудования с потреблением свыше 5 А применяется внешний силовой коммутационный аппарат (например, УК-ВК). В этом случае модуль РМ-1К-R3 используется  для подачи управляющего напряжения на катушку реле, обеспечивая безопасное и оперативное отключение мощных нагрузок.

4. Система оповещения и управления эвакуацией (СОУЭ)

Нормативная база

• СП 3.13130.2026 — СОУЭ: типы, требования к звуку, речевым сообщениям
• СП 484.1311500.2020 — интеграция СОУЭ с АПС
• ГОСТ Р 59639-2021 — проектирование, монтаж, обслуживание СОУЭ
• СП 59.13330.2020 Доступность зданий и сооружений для МГН
• СП 51.13330.2011 Защита от шума
• СП 1.13130.2020 Система противопожарной защиты. Эвакуационные пути и выходы.

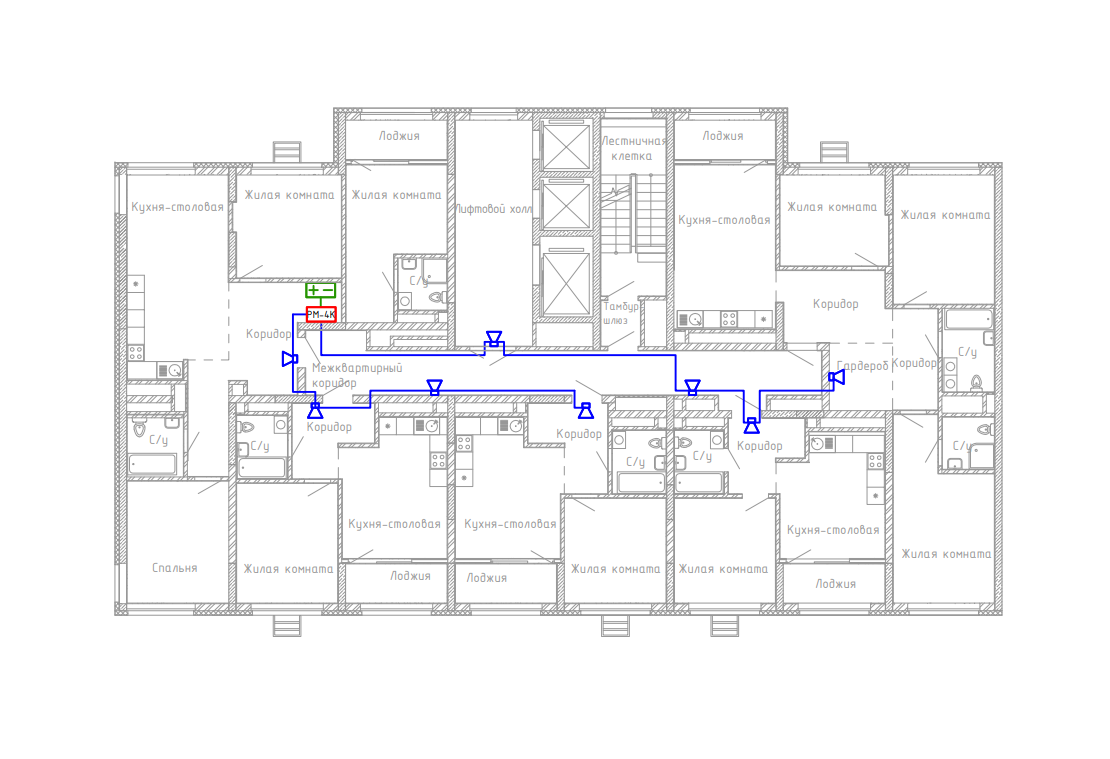

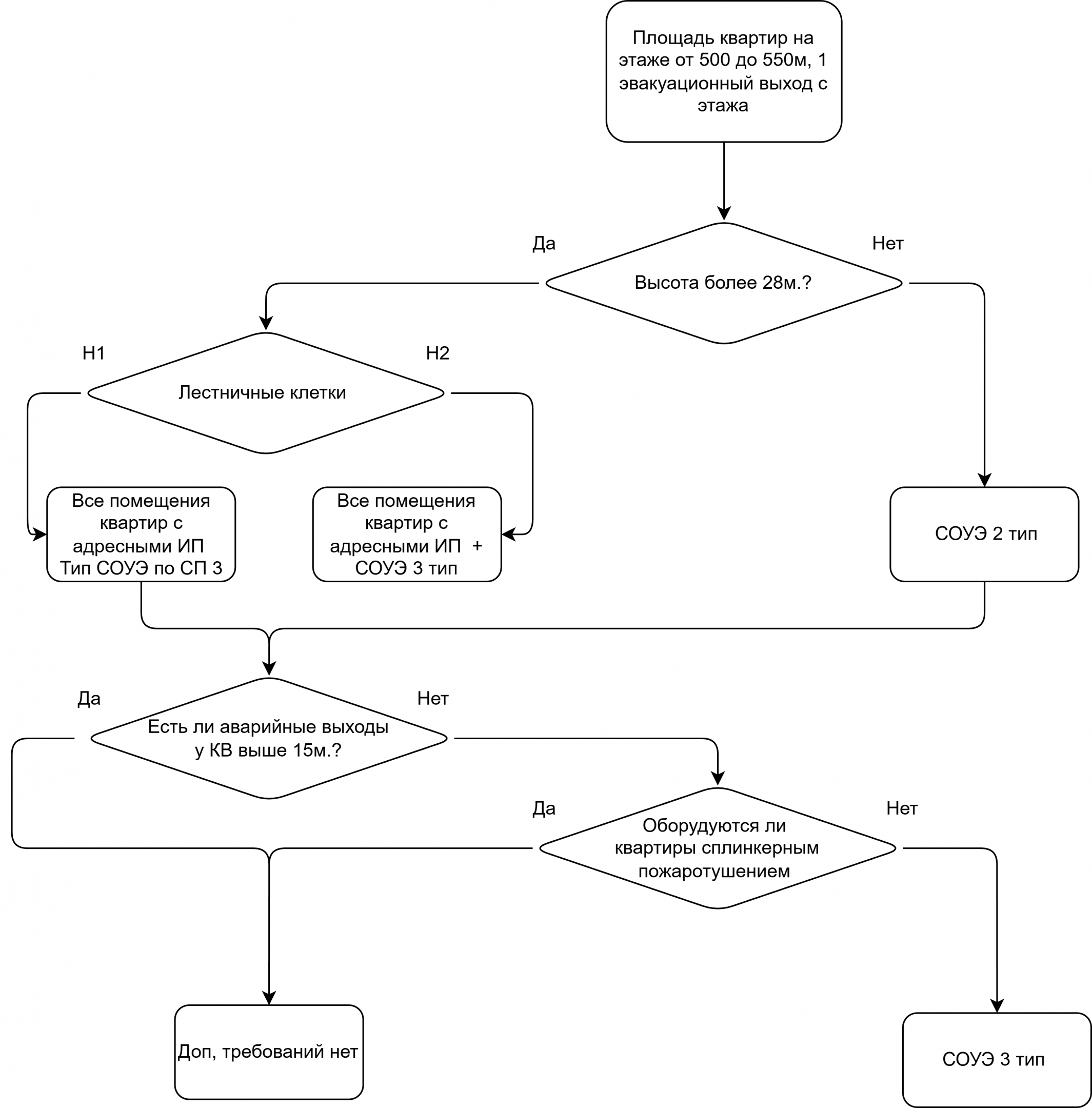

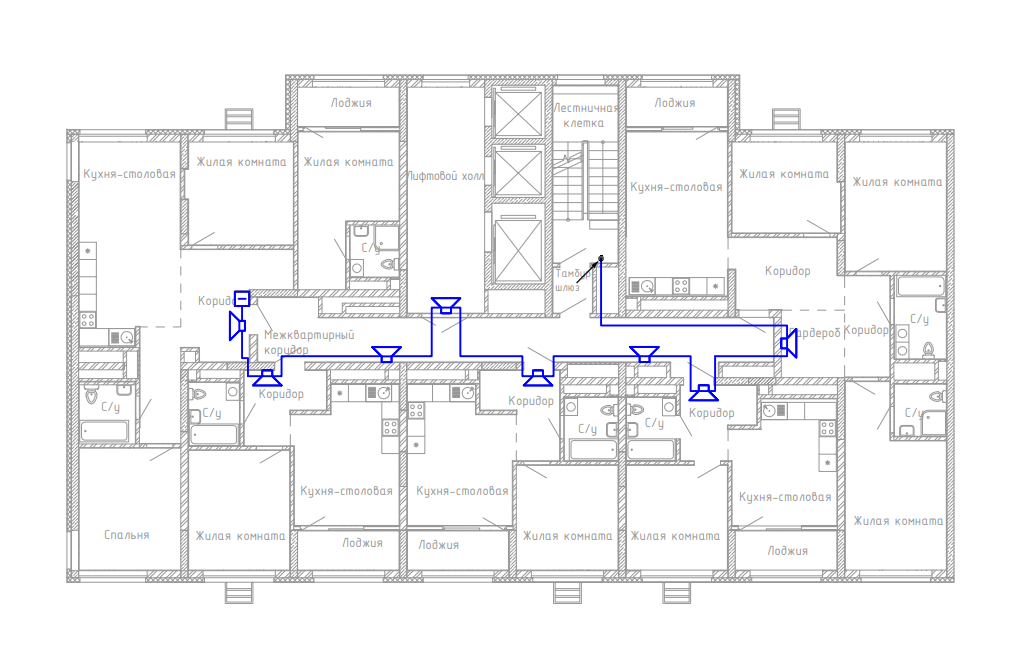

Нормативные нюансы для жилых домов,  выбор типа СОУЭ

С 1 июня вступила в силу новая редакция СП 3.13130.2026, рассмотрим оба варианта проектирования СОУЭ, а также ключевые нововведения, влияющие на построение СОУЭ в жилых домах. Подробную методичку со сравнением можно найти на портале проектировщика

 Для определения типа СОУЭ используется таблица 2 СП 3.13130.2020

Здания (наименование нормативного показателя)	Наибольшее число этажей	Тип СОУЭ
		1	2	3	4	5
5. Жилые здания:	11-25	*
секционного типа коридорного типа	До 10 10-25		*	*



Если открыть старую редакцию СП 3.13130, то можно заметить, что для жилых зданий требования к СОУЭ фактически ограничивались выбором типа системы по таблице классификации объектов. В большинстве случаев проектирование сводилось к определению требуемого типа СОУЭ и подбору соответствующего оборудования.

В новой редакции СП 3.13130.2026 подход существенно изменился. Документ содержит значительно больше требований, затрагивающих вопросы размещения оповещателей, организации зон оповещения, управления эвакуацией, контроля работоспособности системы и другие аспекты проектирования. Поэтому при проектировании СОУЭ в жилых зданиях уже недостаточно просто определить тип системы по таблице — необходимо учитывать целый комплекс новых требований, которые рассмотрим далее.

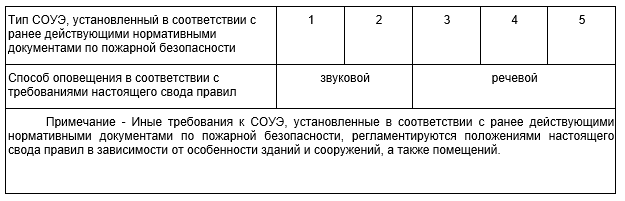

СП 3.13130.2026

Примечание - иные требования, ранее установленные классификацией СОУЭ, регламентируются положениями настоящего свода правил в зависимости от особенностей зданий и сооружений

6.2.7. Выбор между звуковым и речевым способом оповещения о пожаре следует осуществлять в соответствии с приложением Б к настоящему своду правил, при этом звуковой способ может быть заменен на речевой по заданию на проектирование или при необходимости совмещения системы речевого оповещения о пожаре с системами, выполняющими иные функции в соответствии с подразделом 6.13 настоящего раздела.

Таблица 7.1

Наименование зданий, сооружений и помещений	Способ оповещшения
	Звуковой	Речевой
Многоквартирные жилые дома, в том числе общежития квартирного типа (Ф 1.3)	Высотой менее 28 м	Высотой более 28 м

Новый СП 3.13130 требует предусматривать оповещение не только в помещениях зданий и сооружений, но и в закрытых и открытых переходах (галереях) между зданиями (сооружениями), а также на эксплуатируемых кровлях и террасах.

Вместе с тем свод правил позволяет делать исключение для некоторых помещений:

• в помещениях площадью менее 1 м2 или глубиной менее 0,8 метра (например, электрощитовые, подсобные помещения), в которых не предусмотрено нахождение человека с закрытой дверью;

• в тамбурах и тамбур-шлюзах площадью менее 4 м2;

• в незадымляемых лестничных клетках, если иное не предусмотрено другими нормативными документами по пожарной безопасности или не указано в задании на проектирование;

• в шахтах инженерных коммуникаций без рабочих площадок;

• в кабельных коллекторах высотой менее 1,2 метра;

• в фальшполах и за подвесными потолками, без рабочих площадок для обслуживания инженерных систем и оборудования;

• на открытых балконах и лоджиях площадью до 15 м2;

• на закрытых балконах и лоджиях площадью до 9 м2;

• в кабинах лифтов и лифтовых шахтах;

• в пожаробезопасных зонах, располагаемых в специально отведенных для этого помещениях.

9.3.3 Эвакуационные знаки следует предусматривать:

• в помещениях, для которых требуется 2 и более эвакуационных выходов;
• в коридорах, холлах, фойе, вестибюлях, галереях и иных горизонтальных коммуникационных пространствах этажей, для которых требуется два и более эвакуационных выходов;
• в коридорах, холлах, фойе, вестибюлях, галереях и иных горизонтальных коммуникационных пространствах этажей, для которых предусматривается один эвакуационный выход, но доступ на этаж осуществляется не через путь эвакуации (например, на лифте или по лестнице, не являющейся эвакуационной), также в случаях, когда данный выход находится вне зоны видимости из любой точки такого пространства вследствие объемно-планировочных решений здания, либо расстановки мебели, оборудования.

Примечание: количество необходимых эвакуационных определяется в соответствии с СП 1.13130.

   9.3.4. Эвакуационные знаки допускается не предусматривать:

• в номерах гостиниц, в том числе при наличии выхода непосредственно наружу;
• в квартирах, апартаментах;
• в помещениях, имеющих выход непосредственно наружу и для которых в соответствии с СП 1.13130 допускается один выход;
• в технических помещениях с 1 выходом площадью <15 м², имеющих выход непосредственно наружу или в незадымляемую лестничную клетку;
• в помещении тамбуров и тамбур-шлюзов площадью <6 м², ведущих непосредственно наружу или в незадымляемую лестничную клетку (при этом в помещении тамбуров и тамбур-шлюзов должно быть не более 2 дверей).

Экстренная связь

  В новом СП прописаны конкретные требования по размещению абонентских устройств экстренной связи, выделим те, которые относятся к жилым домам:

8.3.3 АУ должны оснащаться все помещения пожаробезопасных зон 1-го и 2-го типа (на эксплуатируемой кровле или террасе) по СП 1.13130.

8.3.7 В зданиях и сооружениях, где оповещается персонал, в соответствии с подразделом 6.14 раздела 6 настоящего свода правил следует предусматривать АУ, размещаемые на путях эвакуации в соответствии с заданием на проектирование или по решению проектной организации, но не менее одного на каждом этаже зоны, где предусматривается оповещение персонала, при этом путь до ближайшего АУ из любой точки зоны оповещения, в которой производится оповещение персонала, не должен превышать 60 метров.

8.3.9 АУ для обеспечения аварийно-спасательных работ допускается предусматривать:

в высотных зданиях на площадках лестничных клеток на этаже перехода из пожарного отсека (секции) в отсек (секцию), а также перед выходом наружу и в лифтовых холлах лифтов для транспортировки подразделений пожарной охраны;

на площадках лестничных клеток, ведущих из подземных этажей, перед выходом наружу;

в лифтовых холлах лифтов для транспортировки подразделений пожарной охраны при суммарном количестве подземных и цокольных этажей более двух.

8.3.10 АУ следует предусматривать в помещениях пожарных насосных станций и станций пожаротушения.

Дополнительно по СП 59.13130.2020 установка АУ необходима:

6.5.8 Замкнутые пространства зданий …, а также лифтовые холлы, приспособленные для пожаробезопасных зон, и пожаробезопасные зоны должны быть оборудованы системой двусторонней связи. …

6.5.10. Снаружи такого помещения над дверью следует предусмотреть комбинированное устройство звуковой и визуальной (прерывистой световой) аварийной сигнализации. Помещение, в которое выводится сигнал от устройства вызова помощи, определяется заданием на проектирование.

Так же добавлены требования отказоустойчивости системы экстренной связи и диспетчерскому пульту:

8.2.1 Системная ошибка диспетчерского пульта не должна приводить к отказу связи более чем с 256 АУ.

То есть На больших объектах >256 АУ необходимо резервировать пульт, либо использовать оборудование с защитой от системной ошибки.

8.4.1 На пожарном посту должен быть предусмотрен диспетчерский пульт, обеспечивающий возможность приема вызовов со всех АУ, установленных в здании или сооружении. Допускается предусматривать несколько диспетчерских пультов на пожарном посту. Размещение диспетчерского пульта (пультов) должно осуществляться в соответствии с требованиями, предъявляемыми как к размещению ППКП и ППУ.

8.4.2 С помощью диспетчерского пульта (диспетчерских пультов) должна быть обеспечена возможность раздельного вызова каждого АУ.

8.4.3 Для обеспечения разборчивости речи при связи с АУ диспетчерский пульт следует размещать вместе с низким уровнем постоянного шума в соответствии с ТД изготовителя диспетчерского пульта. При уровне постоянного шума в месте размещения диспетчерского пульта свыше 60 дБА следует предусматривать микрофоны, которые можно расположить близко ко рту говорящего (например, микрофон в трубке, подключаемый гибким кабелем блок микрофона, микрофон на гибком держателе).

8.4.4 Прием вызовов на диспетчерском пульте может осуществляться на уровнях доступа 1 и 2 в соответствии с ГОСТ Р 59639. Вызов АУ, прослушивание окружающей обстановки (при наличии данной функции) около АУ должны осуществляться на уровне доступа 2 в соответствии с ГОСТ Р 59639.

8.4.5 На диспетчерском пульте должна отображаться информация о неисправности линий связи с указанием, с какими АУ отсутствует связь.

8.4.6 При поступлении вызова на диспетчерском пульте должна отображаться информация, с какого АУ он поступил, а также информация о непринятых вызовах с указанием АУ, с которых данные вызовы поступали.

8.4.7 Прием вызова на диспетчерском пульте должен осуществляться не более чем в два действия, не считая действий, необходимых для получения доступа к управлению. При поступлении нескольких вызовов одновременно должна быть обеспечена возможность перевода текущего вызова в режим ожидания или возможность совершения обратного вызова на АУ.

Поскольку в ряде действующих нормативных документов требования к СОУЭ по-прежнему сформулированы через типы систем оповещения, в СП 3.13130.2026 введён п. 5.3, устанавливающий соответствие между способами оповещения и типами СОУЭ. Это позволяет обеспечить согласованность новой редакции СП 3 с действующей нормативной базой.5.3.2 При наличии в иных нормативных документах требований об оснащении зданий и сооружений СОУЭ 1–5 типов при проектировании СОУЭ в соответствии с требованиями настоящего свода правил выбор способа оповещения следует осуществлять в соответствии с приложением А к настоящему своду правил.

Примечание - иные требования, ранее установленные классификацией СОУЭ, регламентируются положениями настоящего свода правил в зависимости от особенностей зданий и сооружений.

Если здание имеет более 25 этажей, или высоту более 75м, необходимо руководствоваться СП 477.1325800.2020.

Пожарный отсек	Тип СОУЭ
	Высота здания, м.
	До 150 включ.	Более 150
1 С помещениями жилого назначения, а также с помещениями жилого назначения и встроенно-пристроенными помещениями общественного назначения	3	4

Дополнительные требования:

п. 7.4.2 В квартирах допускается устанавливать оповещатель только в прихожей квартиры при площади квартиры не более 150 м².

п. 7.4.3 В СОУЭ 4,5 типов для оповещения и управления эвакуацией – переговорные устройства связанные с пожарным постом.

п. 7.4.4 Управление СОУЭ высотного комплекса должно осуществляться из помещения пожарного поста (диспетчерской).

Система оповещения и управления эвакуацией должна поддерживать автономность работы в пределах каждого пожарного отсека. В случае повреждения линий связи с пожарным постом (диспетчерской) СОУЭ должна запускаться от сигналов управления АПС соответствующего пожарного отсека.



Если площадь квартир на одном этаже одной секции более 500м² и присутствует только один эвакуационный выход с этажа, необходимо руководствоваться

СП 1.13130.2020: п.6.1.1 Здание высотой до 75м с площадью квартир на одном этаже одной секции более 500м² должно иметь не менее 2х эвакуационных выходов с этажа (как правило лестничных клеток)

В жилых зданиях с S квартир на этаже секции от 500 до 550 м² допускается устройство одного эвакуационного выхода с этажа при условиях:

·  Высота расположения верхнего этажа не более 28 м

·  Эвакуационный выход ведет на обычную лестничную клетку

При одновременном выполнении условий:

·  Системой оповещения и управления эвакуацией людей при пожаре не ниже 2-го типа

·  Оборудование прихожих в квартирах пожарными извещателями СПС адресного типа

Допускается устройство одного эвакуационного выхода с этажа при условиях:

· высота расположения верхнего этажа более 28 м

· эвакуационный выход ведет на незадымляемую лестничную клетку Н1

При условии:

· оборудование всех помещений квартир пожарными извещателями СПС адресного типа (кроме санузлов, ванных комнат, душевых)

Дополнительные требования:

Если в МКЖД один эвакуационный выход с этажа каждая квартира, расположенная на высоте более 15 м должна иметь аварийный выход.

Допускается отсутствие аварийных выходов в квартирах (выше 15 м), если

· по всей площади квартир автоматическая спринклерная установка пожаротушения

или одновременно выполняются условия:

· в здании СОУЭ не ниже 3 типа (по новому СП, речевой тип)

· в здании/секции есть ДУ с лестничными клетками Н1 или Н2 с входом через тамбур-шлюз 1-го типа с подпором

 Допускается предусматривать эвакуационный выход на лестничную клетку Н2 вместо Н1 если МКЖД с S квартир на этаже секции до 550 м² и одновременно выполняются условия:

·  оборудование всех помещений квартир пожарными извещателями СПС адресного типа

·  в здании СОУЭ не ниже 3 типа (по новому СП, речевой тип)

Для удобного понимания требований данного пункта подготовлена схема, которая отражает только требования к СПС и СОУЭ.

Если ЖД оборудован подземным паркингом, тип СОУЭ необходимо применять с учётом п. 6.2.31. СП 113.13330.2023

Стоянки автомобилей должны быть оборудованы СОУЭ.

Подземные стоянки автомобилей вместимостью до 50 машино-мест должны оборудоваться СОУЭ 2-го типа, от 50 и до 200 машино-мест включительно - 3-го типа, более 200 машино-мест - 4-го типа.

Требования к звуковому давлению СОУЭ.

СП3.13130.2009

П.4.3 В спальных помещениях, уровень звука должен быть не менее 70 дБа.

П.4.2 Звуковые сигналы СОУЭ – уровень звука не менее чем на 15 дБА выше допустимого уровня звука постоянного шума в защищаемом помещении.

СП51.13330.2011

Таблица 1 указывает допустимый уровень шума в зависимости от назначения помещений.

п.9 Жилые комнаты квартир – 40 дБА (55 дБА), но не менее 70 дБа.

Построение звукового оповещения R3

Прибор среднего уровня: R3-Рубеж-2ОП (Возможно совмещение с АПС)

Исполнительные устройства

Оповещатель охранно-пожарный комбинированный ОПОП 124-R3 – включается в АЛС прибора R3-Рубеж-2ОП, имеет световой и звуковой канал оповещения. Не требует дополнительных устройств для управления и отдельного питания, что упрощает проектирование и монтаж системы. Рекомендуется использовать при небольшом количестве оповещателей, т.к имеет значительное потребление от АЛС, для проверки работоспособности с конкретным количеством оповещателей можно воспользоваться калькулятором АЛС.

Оповещатель охранно-пожарный звуковой ОПОП 2-35 12(24)В – неадресный, запускается при подаче на него напряжения. Рекомендуется использовать при большом количестве звуковых оповещателей, т.к. не нагружает АЛС.

Релейный модуль РМ-4К-R3(РМ-4К--ИКЗ-R3) – Представляет собой дистанционно управляемые выходы напряжения питания. Контролирует цепь от каждого реле до исполнительных устройств на обрыв и короткое замыкание во включенном и выключенном состоянии реле. Необходимо учитывать максимальный ток контроля на один выход – 210 мА, что приводит к ограничению количества, подключаемых к одному выходу, оповещателей. Встроенный изолятор и два ввода питания позволяют выполнять новые требования к единичной неисправности СП 484 изм.1.



Построение речевого оповещения на базе Sonar SPM

Прибор управления оповещением: SPM-B20085-AW

·         До 20 зон оповещения;

·         До 850 Вт (возможно объединение нескольких моноблоков в одну систему);

·         Интеграция в СПС R3 посредством АЛС;

·         Приём сообщений ГО, ЧС;

·         Возможность подключения микрофонной консоли для речевых сообщений и управления зонами оповещения.



Прибор среднего уровня: R3-Рубеж-2ОП

(возможно совмещение с прибором СПС)

 Дополнительное оборудование

·        Пульты микрофонные Sonar SRM;

·        Sonar SPM-Box – бокс для АКБ;

·        Sonar SNCA-8002 конвертер DAP-IP для объединения приборов SPM и пультов SRM.

Оповещатели

·         Настенные громкоговорители SWS-106-103;

·         Потолочные громкоговорители SCS-06-03;

·         Оконечный модуль SFT-2300-M (устанавливается в конце каждой линии оповещения для осуществления контроля работоспособности);

·         Оповещатель ОПОП-1-R3 «Выход» / «Стрелка влево(право)» Включается в АЛС R3-Рубеж-2ОП.



При построении системы речевого оповещения на Sonar SPM, прибор управления оповещением включается в адресную линию связи прибора R3-Рубеж-2ОП. Максимальное количество линий оповещения указано в наименовании моноблока (SPM-C20085-AW имеет 20 линий оповещения) важно учитывать эту характеристику при организации СОУЭ 4 типа в связи с необходимостью деления объекта на зоны оповещения. Для масштабирования системы, как по параметрам узла, так и по количеству распределенных узлов оповещения, посредством объединения нескольких моноблоков Sonar+ по сети Ethernet необходимы конвертеры SNCA-8002 по количеству моноблоков и микрофонных пультов в системе.

Построение системы обратной связи зон МГН на оборудовании Sonar SFB

В случаях, когда на объекте присутствуют пожаробезопасные зоны, их необходимо оборудовать вызывными панелями обратной связи, а также светозвуковой индикацией снаружи помещения согласно п.6.5.8 СП 59.13330.2020.

В состав системы обратной связи входят:

·         IP контроллер SONAR SFB-120;

·         Пульт универсальный SONAR   SFB-UP;

·         Вызывные панели SONAR SFB-VP;

·         коммутатор SONAR SNA-800.

Универсальный пульт SONAR   SFB-UP подключается к контроллеру SONAR SFB-120 по Ethernet через коммутатор SONAR SNA-800. Питание пульта и коммутатора осуществляется от внешнего источника питания. От контроллера идут 4 DAP линий, на каждый этаж школы. На них мы подключаем вызывные панели (на 1 линию можно подключить до 20 вызывных панелей и суммарно на 1 контроллер подключается 120 вызывных панелей), расположенные на путях эвакуации с этажей.

Организация свето-звукового оповещения может быть выполнена при помощи адресной системы R3.

- адресные метки АМ-1-R3;

- адресные оповещатели светозвуковые ОПОП 124-R3.

В вызывной панели предусмотрено реле, которое замыкается при нажатии на кнопку вызывной панели. К сработке этого реле можно привязать запуск сценария, например, считать замыкание реле вызывной панели с помощью АМ-1-R3 и запустить сценарий с активацией соответствующего оповещателя, например, ОПОП 124-R3 устанавливаемый снаружи помещения ПБЗ.

5. Охранная сигнализация (ОС)

На первых этажах жилых домов часто можно встретить встроенные коммерческие помещения, которым может потребоваться охранная сигнализация.

Нормативная база

·         СП 134.13130.2012 «Системы электросвязи зданий и сооружений. Основные положения проектирования»;

·         ГОСТ Р 52435-2015 «Технические средства охранной сигнализации. Классификация. Общие технические требования и методы испытаний»;

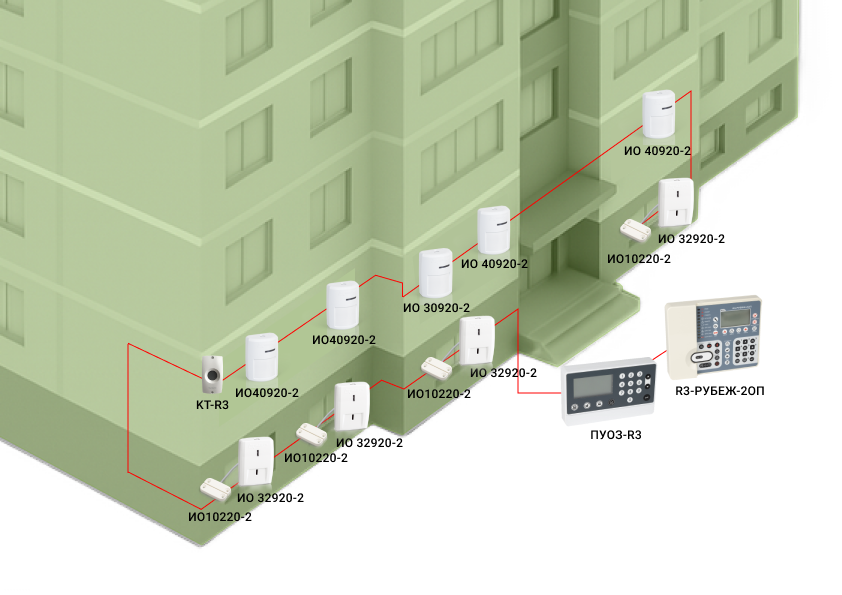

Пример построения ОС для встроенных помещений жилого дома

Прибор среднего уровня: R3-Рубеж-2ОП

• Адресная ёмкость — до 500 устройств (250 на каждую из двух АЛС);
• Встроенный RFID-считыватель для авторизации без пароля, что позволяет организовывать 1,2,3 уровни доступа;
• Поддержка сети R3-Link (до 60 приборов в интерфейсе, до 1 км между устройствами, до 10 км общей протяженности).

Дополнительное оборудование:

• БИУ — блок индикации и управления для постановки и снятия с охраны охранных зон (простое управление без необходимости обучения);
• ПУОЗ-R3 - Пульт управления охранными зонами позволяет не только управлять охранными зонами, доступными для пользователя после его авторизации картой или паролем, но и просматривать их состояния – поставлена, снята, неисправность, тревога, невзятие. Также доступно включение/выключение сценариев управления прибора Рубеж по прикладыванию карты к считывателю пульта.

Извещатели охранные.

ИО-10220-2 - извещатель магнитоуправляемый адресный, установка на дверь в защищаемое помещение.

ИО-30920-2 - извещатель охранный поверхностный адресный типа «Штора», установка возле окон, дверей первого этажа.

ИО-40920-2 - извещатель охранный объёмный адресный типа, контроль пространства в защищаемых помещениях.

ИО-32920-2 - извещатель охранный поверхностный звуковой адресный, установка на первом этаже возле окон, стеклянных дверей.

КТ-R3 – кнопка тревожная, установка на посту охраны, в зонах обслуживания клиентов.

6. Система видеонаблюдения (СВН)

Нормативная база

·         СП 134.13130.2022 «Системы электросвязи зданий и сооружений. Основные положения проектирования»;

·         СП 132.13330.2011 «Обеспечение антитеррористической защищенности зданий и сооружений. Общие требования проектирования»;

·         ФЗ-152 «О персональных данных» — регламентирует обработку и хранение видеозаписей.



Камерами как правило оборудуются:

- фасады первого этажа;

- входы в здание;

- вестибюли, входные группы и лифтовые холлы 1-го этажа;

- стоянки автомобилей.

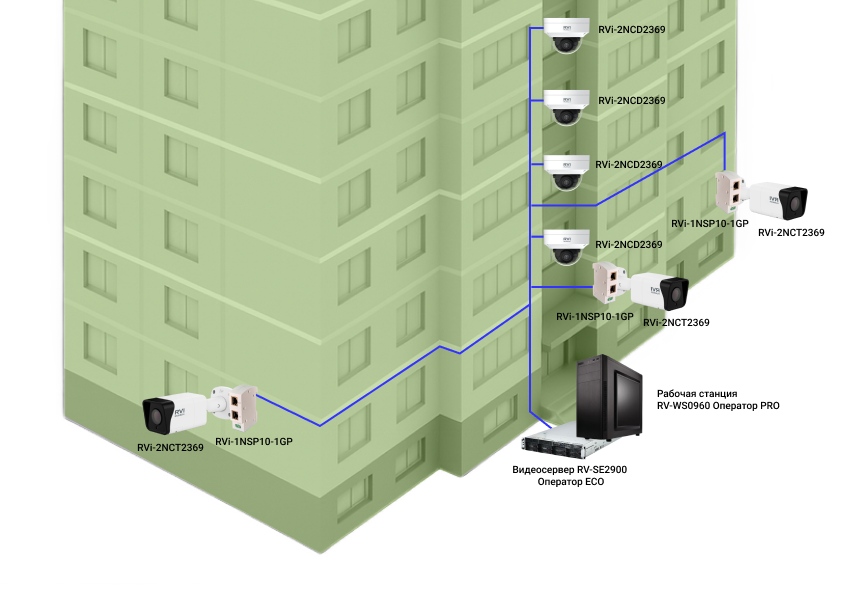

Пример построения СВН для жилого дома

Сервер — RV-SE2900 Оператор ECO

• Количество подключаемых IP каналов – 128;
• Поддержка до 8 HDD по 20Тб;
• Количество сетевых интерфейсов - 1х Ethernet 10/100/1000/2500 Мбит/с;
• Support SLA Start - Расширенная техническая поддержка на период запуска системы.
• В стоимость сервера также входят лицензии на интеграцию с ПО FireSec и RUBEZH STRAZH.

АРМ — рабочая станция RV-WS0960 Оператор PRO

• Поддержка до 96 IP-камер одновременно;
• Просмотр и архив до 8 Мп на канал;
• Современные интерфейсы: Ethernet 2.5/10 Гбит/с, Wi-Fi, Bluetooth, USB 3.2, DisplayPort/HDMI;
• Возможность резервирования архива на внутренние и внешние носители;
• Совместимость с ПО Rubezh Video Operator;

Мониторы RVi для поста охраны

• Рассчитаны на круглосуточную эксплуатацию (24/7);
• Диагональ от 21,5″ до 32″, разрешение Full HD или 4K;
• Современные интерфейсы HDMI/DisplayPort;
• Встроенные динамики для работы с аудиопотоком.

Камеры наружные — RVi-2NCT2369 (2.7–13.5) RU

• Разрешение 2 Мп при 30 к/с;
• Моторизированный объектив 2.7–13.5 мм;
• ИК-подсветка до 50 м;
• Поддержка microSD до 256 ГБ;
• Защита корпуса IP67, диапазон –50…+60 °C;
• Питание PoE, потребление до 8,5 Вт;
• Металлический корпус, масса 810 г;
• Сертификат СТ-1.

Для камер, установленных на улице необходимо предусматривать грозозащиту - RVi-1NSP10-1GP чтобы избежать выхода из строя всей системы при ударах молнии.



Камеры внутренние — RVi-2NCD2369 (2.7–13.5) RU

• Разрешение 2 Мп при 30 к/с, поддержка H.264/H.265;
• Моторизированный объектив 2.7–13.5 мм;
• ИК-подсветка до 50 м;
• Поддержка microSD до 256 ГБ;
• Антивандальное исполнение IP66/IK10;
• Рабочая температура –50…+60 °C;
• Масса 730 г;
• Сертификат СТ-1.



Камеры устанавливаются в ключевых зонах: снаружи — по фасаду первого этажа, внутри — в местах общего пользования, лифтовых холлах, стоянках автомобилей. С каждой камеры видеопоток поступает по витой паре на PoE-коммутаторы, которые одновременно обеспечивают питание. Далее данные передаются на видеосервер RV-SE2900 Оператор ECO, где происходит запись архива (не менее 30 суток), хранение, отправка записей и онлайн изображений на АРМ. Просмотр видеопотока и архива ведётся с АРМ RV-WS0960 Оператор PRO, установленного на посту охраны.

Для видеоконтроля возможна передача данных на удалённый сервер наблюдения. Для реализации этой задачи необходимо связаться с региональным менеджером для заказа номерной сборки.

К списку статей
