Приборы интерфейса R3-Link. Структура и построение системы безопасности RUBEZH R3

Приборы протокола R3, работающие в интерфейсе R3-Link, сохранили свои технические характеристики и продолжают взаимодействовать с адресными устройствами протокола R3.

ОСНОВНЫЕ ОТЛИЧИЯ ПРИБОРОВ ИНТЕРФЕЙСА RS-485 ОТ R3-LINK.

Новые приборы линейки протокола R3 включаются в кольцевой R3-Link и имеют встроенную функцию защиты интерфейсной линии от короткого замыкания. Также, каждый прибор является ретранслятором сигнала, а это значит что протяженность интерфейса R3-Link (относительно RS-485) возросла до 10 000м. Для прокладки интерфейсного кабеля внутри здания, необходимо применять огнестойкую экранированную витую пару (4-х жильный FTP).

КЛЮЧЕВЫЕ НОВОВВЕДЕНИЯ R3-LINK:

Кольцевая структура интерфейса. Для интерфейсного кабеля необходимо применять огнестойкую экранированную витую пару (4-х жильный FTP).
Каждый прибор интерфейса R3-Link является повторителем и изолятором короткого замыкания.
Суммарная длина интерфейса - 10 000м. Расстояние между соседними устройствами не более 1000м.
Скорость обмена между приборами интерфейса увеличена в 4 раза.
Взамен целого ряда модулей сопряжений (МС-1, МС-2, МС-3, МС-4, МС-КП, МС-ПИ, МС-Ш) разработан универсальный модуль R3-МС, позволяющий закрыть задачи каждого из них.

ПЕРЕЧЕНЬ ОБОРУДОВАНИЯ, ВХОДЯЩЕГО В R3-LINK:

Прибор приемно-контрольный и управления охранно-пожарный R3-РУБЕЖ-2ОП
Блок индикации и управления R3-РУБЕЖ-БИУ
Пульт дистанционного управления R3-РУБЕЖ-ПДУ
Пульт дистанционного управления системой пожаротушения R3-РУБЕЖ-ПДУ-ПТ
Модуль сопряжения R3-МС
Модуль сопряжения R3-МС-E

ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ И ЦПИУ

Программное обеспечение осталось неизменным (семейство ПО FireSec 3).

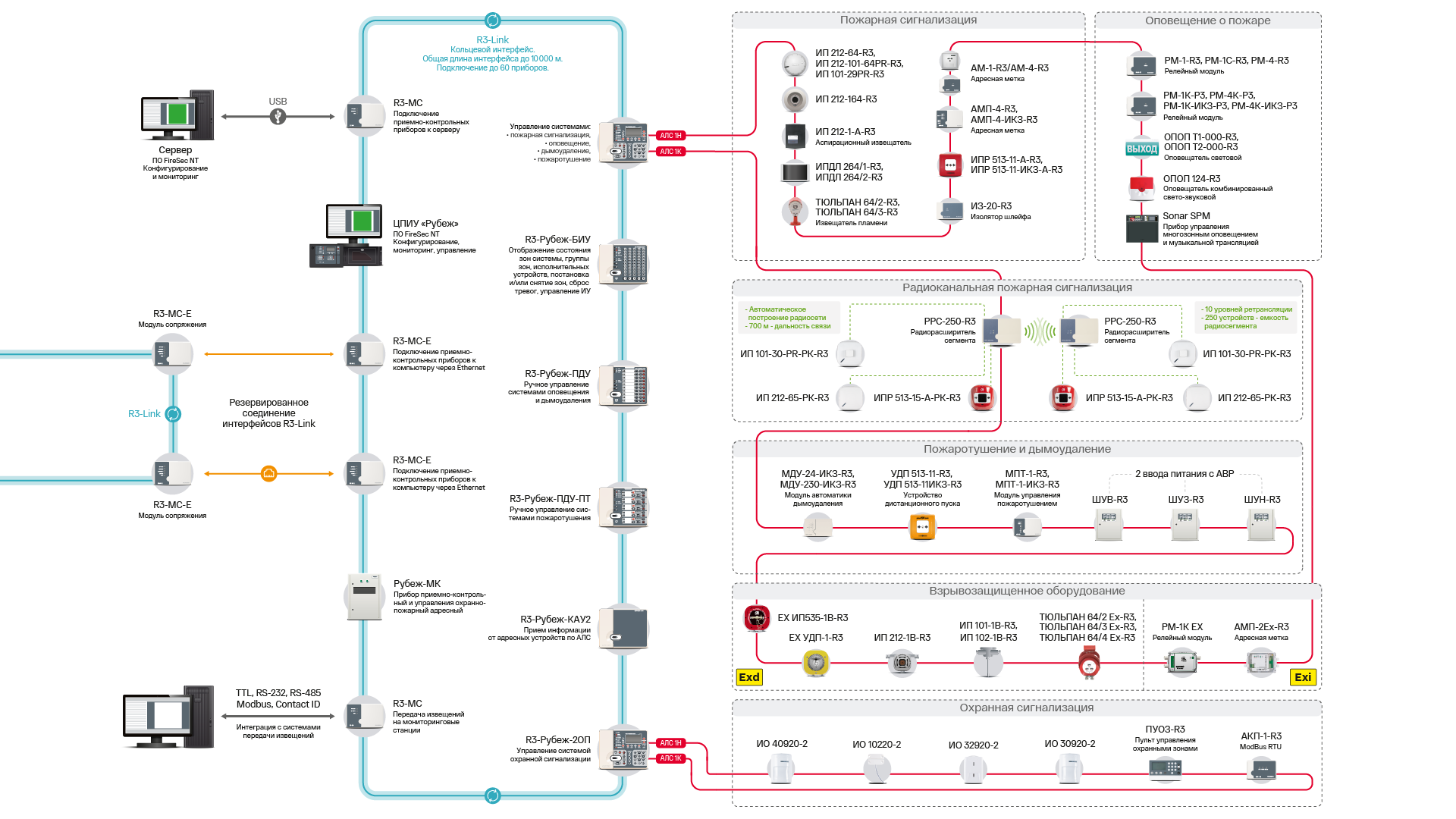

Обновился прибор для централизованного мониторинга и управления системами АПС и АППЗ - ЦПИУ «РУБЕЖ-АРМ». В интерфейс R3-Link АРМ включается при помощи пульта преобразователя, который поставляется в комплекте с основным устройством (см.схему).

ОРГАНИЗАЦИЯ СИСТЕМ СПЗ НА УРОВНЕ АДРЕСНОЙ ЛИНИИ СВЯЗИ

На нижнем уровне находятся все адресные модули и устройства. Они контролируют ситуацию на защищаемом объекте и передают информацию об этом на средний уровень для ее обработки и принятия решений. На данном уровне происходит непосредственное управление (включение и отключение) всеми исполнительными устройствами оповещения, тушения, противодымной защиты и другими инженерными системами с помощью адресных модулей. Адресные устройства и модули нижнего уровня не умеют обмениваться информацией между собой, вся связь между ними реализуется через приемно-контрольный прибор.

Средний уровень системы состоит из приемно-контрольных приборов, пультов управления и блоков индикации. Функции каждого прибора – объединение в единое целое устройств нижнего уровня, прием и обработка информации с нижнего уровня, принятие решений в соответствии с заранее запрограммированной логикой работы системы и выдача на нижний уровень команд управления на исполнительные устройства системы. Кроме этого, на среднем уровне происходит индикация состояния всей системы и, при необходимости, ручное управление устройствами нижнего уровня. На среднем уровне также реализуются связи между самими приемно-контрольными приборами. При наличии этих связей несколько приемно-контрольных приборов объединяются в одну систему, благодаря чему организуется единое управление всеми устройствами нижнего уровня.

Средний уровень системы RUBEZH R3 возможно организовать с использованием двух разных интерфейсов – RS-485 или R3-Link. Для каждого интерфейса применяется своя линейка приемно-контрольных приборов, пультов, блоков и модулей. Выбор оборудования, работающего по RS-485 или по R3-Link, зависит от построения среднего уровня на конкретном объекте с учетом выполнения требований свода правил СП 484.1311500.2020, введенного в действие с 1 марта 2021 года.

В случаях, когда приемно-контрольные приборы, пульты управления, блоки индикации и модули сопряжения располагаются в одном месте (на пожарном посту), то допускается использование приборов среднего уровня, работающих как по интерфейсу RS-485, так и по интерфейсу R3-Link.

Когда же приборы среднего уровня системы распределены по нескольким местам установки или находятся в разных пожарных отсеках, отдельно стоящих зданиях, то применение интерфейса RS-485 не допускается и система противопожарной защиты может быть организована только с применением интерфейса R3-Link и соответствующих ему приемно-контрольных приборов.

Это связано с топологией построения интерфейсов и требованиями свода правил СП 484.1311500.2020. Согласно новым нормам, когда защите подлежат объекты, разделенные на пожарные отсеки, комплексы отдельно стоящих зданий или сооружений (два или более здания или сооружения), в том числе объединенные строительными конструкциями (например, переходами), единичная неисправность линий связи СПА в одной части объекта (в здании, сооружении, отсеке и т.п.) не должна влиять на работоспособность СПА в других частях объекта и возможность отображения сигналов о работе СПА на пожарном посту. Другими словами, обрыв или КЗ интерфейса в одном месте не должны влиять на работу приборов в системе. Интерфейс RS-485 предполагает топологию построения только шина (даже с учетом повторителей) и при обрыве или КЗ в этой линии приборы перестают работать как единая система. Этого недостатка лишен интерфейс R3-Link, т.к. он имеет топологию построения «кольцо», что позволяет обеспечивать обмен между приборами в данном интерфейсе даже при его обрыве в каком-либо месте. Кроме этого, в каждом приемно-контрольном приборе, блоке, пульте, модуле, входящих в интерфейс R3-Link, встроены изоляторы линии, которые обеспечивают работоспособность остальной части кольцевого интерфейса R3-Link при КЗ в каком-либо его участке.

Верхний уровень системы представлен персональными компьютерами с установленным программным обеспечением FireSec, либо прибором ЦПИУ «Рубеж», являющимся промышленным компьютером. Функции верхнего уровня – создание конфигурации и логики работы всей системы, запись конфигурации в приемно-контрольные приборы, мониторинг всех событий системы. Если на верхнем уровне используется прибор ЦПИУ «Рубеж», то кроме перечисленных функций будут еще и функции управления оператором всеми системами объекта. Также на верхнем уровне возможна организация мониторинга и управления с одного компьютера несколькими системами, каждая из которых подключена на свой компьютер. Для работы системы в режиме защиты и мониторинга объекта наличие верхнего уровня не является обязательным.

Вся система заключена в нижнем и среднем уровнях. Приемно-контрольные приборы контролируют нижний уровень и выполняют все функции по защите объекта автономно, без участия верхнего уровня (компьютера). Верхний уровень обязателен только при создании логики работы и конфигурировании системы.

Верхним уровнем системы является персональный компьютер (сервер), либо ЦПИУ «Рубеж» (промышленный компьютер). С помощью установленного на верхнем уровне ПО FireSec производится конфигурирование и настройка всей системы. В дальнейшем с него осуществляется мониторинг системы или мониторинг и управление, если применяется ЦПИУ «Рубеж». Подключение адресных приемно-контрольных приборов к верхнему уровню реализуется с помощью модулей сопряжения – МС‑1, МС-2 или МС-Е для интерфейса RS-485 и модулей R3-МС или R3-МС-Е для интерфейса R3-Link. Они обеспечивают связь приемно-контрольных приборов с компьютером. Имеется возможность подключения каждого ППКОПУ к компьютеру напрямую, используя встроенный в приборы интерфейс USB. В этом случае каждый прибор будет представлять собой отдельную автономную систему, не связанную с другими такими же приборами. Подключение ППКОПУ к верхнему уровню напрямую через USB-интерфейс обычно используется для конфигурирования системы. Если производится мониторинг системы на компьютере, то расстояние между прибором и компьютером ограничено длиной USB-интерфейса, т.е. 2 метра. Если к компьютеру подключаем несколько ППКОПУ, объединенных интерфейсом RS-485 либо R3-Link, то использование модулей МС является обязательным.

Компьютер или ЦПИУ «Рубеж», непосредственно к которому подключены приемно-контрольные приборы, является сервером. Он может быть соединен посредством интерфейса Ethernet с другими компьютерами, которые являются удаленными рабочими местами. С удаленных компьютеров также возможны мониторинг и конфигурирование системы RUBEZH R3™, если на них установлено ПО FireSec. Сервер не накладывает ограничений на количество подключенных к нему по локальной сети удаленных рабочих мест.

Система RUBEZH R3 имеет возможность организации передачи всех происходящих событий (пожар, тревога, неисправность и т.д.) на пульт мониторинговой станции. Это реализуется с помощью модулей сопряжения МС-3, МС-4 или УОО-ТЛ в интерфейсе RS-485 и модулей R3-МС и R3-МС-Е в интерфейсе R3-Link. Они получают от приборов Рубеж сообщения и транслируют их на стороннее оборудование передачи извещений.

Средний уровень управления в системе RUBEZH R3 является основным в работе всей системы. Именно на нем организован мониторинг и все управление адресными устройствами и модулями. Сюда относятся приемно-контрольные приборы R3-Рубеж-2ОП и Рубеж-2ОП прот. R3. Каждый прибор контролирует адресные устройства и модули, подключенные на его адресные линии связи, и работает автономно, независимо от других аналогичных приборов и компьютера. При необходимости можно объединить несколько ППКОПУ в одну систему. Система RUBEZH R3, построенная из нескольких приборов, основывается на децентрализованном принципе, т.е. в системе отсутствует ведущий (управляющий) приемно-контрольный прибор, все приборы равноправны. Основой объединения приборов в единую систему служит интерфейс RS-485 или R3-Link, которым объединяются до 60-ти соответствующих интерфейсу ППКОПУ. В этом случае максимальное количество адресных устройств и модулей нижнего уровня может достигать 30 000.

При объединении приборов общим интерфейсом между ними реализуются внешние связи. В этом случае появляется возможность управления адресными исполнительными модулями, подключенными к одному приемно-контрольному прибору, по сигналам от другого приемно-контрольного прибора.

В средний уровень системы входят также блоки индикации состояния нижнего уровня и ручного управления исполнительными модулями нижнего уровня R3-Рубе ж-БИУ / Рубеж-БИУ, пульты дистанционного управления R3-Рубеж-ПДУ / Рубеж-ПДУ (управление подсистемой оповещения и дымоудаления), R3-Рубеж-ПДУ-ПТ / Рубеж-ПДУ-ПТ (управление подсистемой пожаротушения). Эти приборы включаются в интерфейс R3-Link / RS-485 соответствующих приемно-контрольных приборов, получают от них информацию и выдают им управляющие нижним уровнем команды. Эти блоки и пульты предназначены только для ручного управления системой оператором, функций автоматического управления они не имеют.

К нижнему уровню управления в системе безопасности «Рубеж» относятся адресные устройства извещения о пожаре и тревоге (автоматические и ручные пожарные извещатели, линейные извещатели и извещатели пламени, адресные метки), адресные модули управления оповещением (релейные модули и модули речевого оповещения), дымоудалением (модули дымоудаления, шкафы управления вентиляторами) и пожаротушением (модули управления порошковым/газовым пожаротушением, шкафы управления водяными насосами, задвижками).

Все адресные устройства нижнего уровня подключаются к приемно-контрольным приборам посредством двухпроводной униполярной кольцевой адресной линии связи (АЛС). По этой линии связи прибор контролирует и управляет всеми устройствами, она является объединяющим звеном нижнего уровня. Другими словами, связь всех адресных устройств между собой происходит через приемно-контрольный прибор. Без его участия невозможна связь устройств извещения о пожаре (тревоге) с исполнительными модулями, которые должны при поступлении тревожных событий отработать заданную логику.

В системе RUBEZH R3 все исполнительные адресные модули, кроме релейных модулей, имеют функции местного ручного запуска с кнопок, подключенных непосредственно к самим модулям. Это обеспечивает, при возникновении нештатных ситуаций, автономное включение исполнительных устройств системы ОПС без участия приемно-контрольного прибора. При этом реализуются все функциональные возможности самого устройства, такие как пожарная сигнализация, оповещение, управление пожаротушением и противодымной вентиляции.

В процессе установки или эксплуатации системы RUBEZH R3, легко программируемая логика работы позволяет инженеру реализовать произвольные алгоритмы управления, не прибегая к помощи разработчика.
